Tonnengewölbe mit radialer Versteifung Analyse

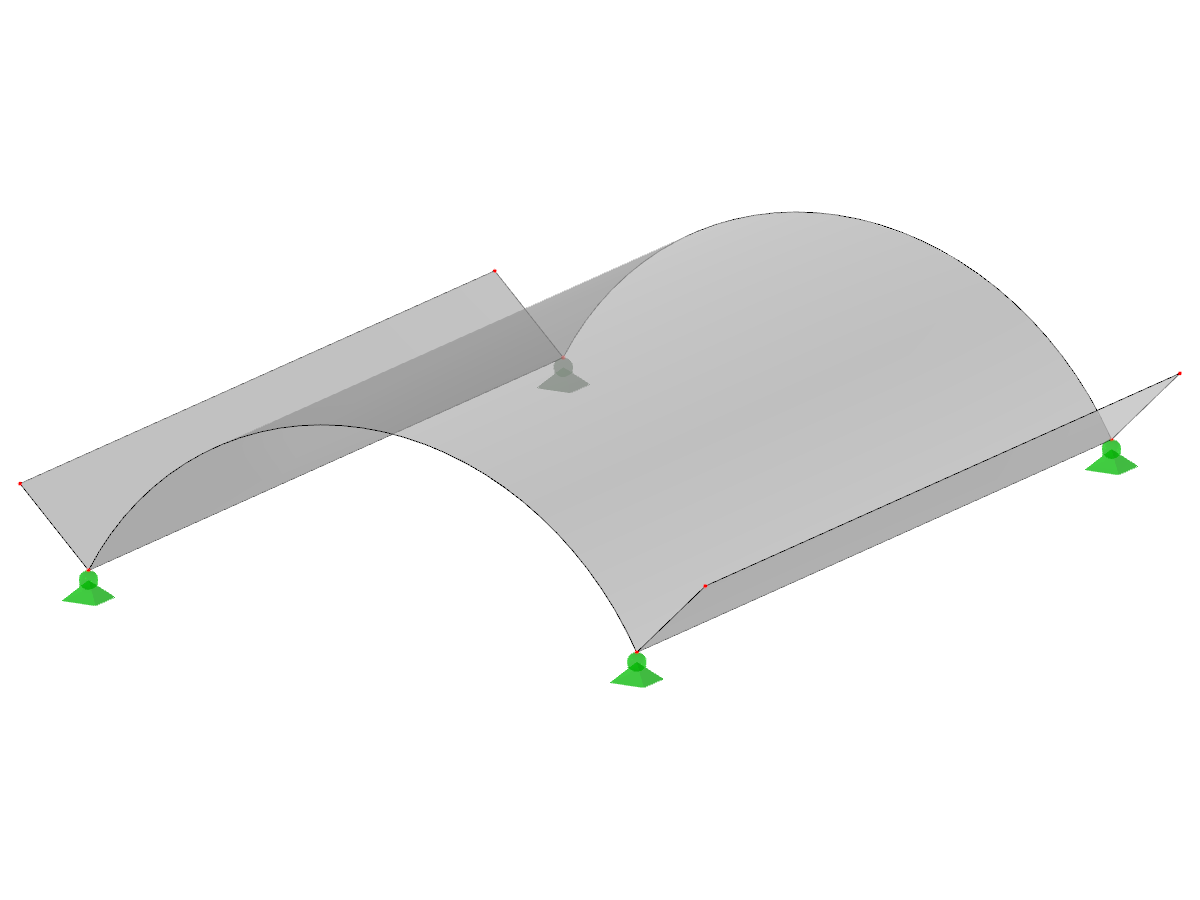

Tonnenförmiges Gewölbe mit halbzylindrischer Form und radialer Aussteifung mit spezifizierten Abmessungen.

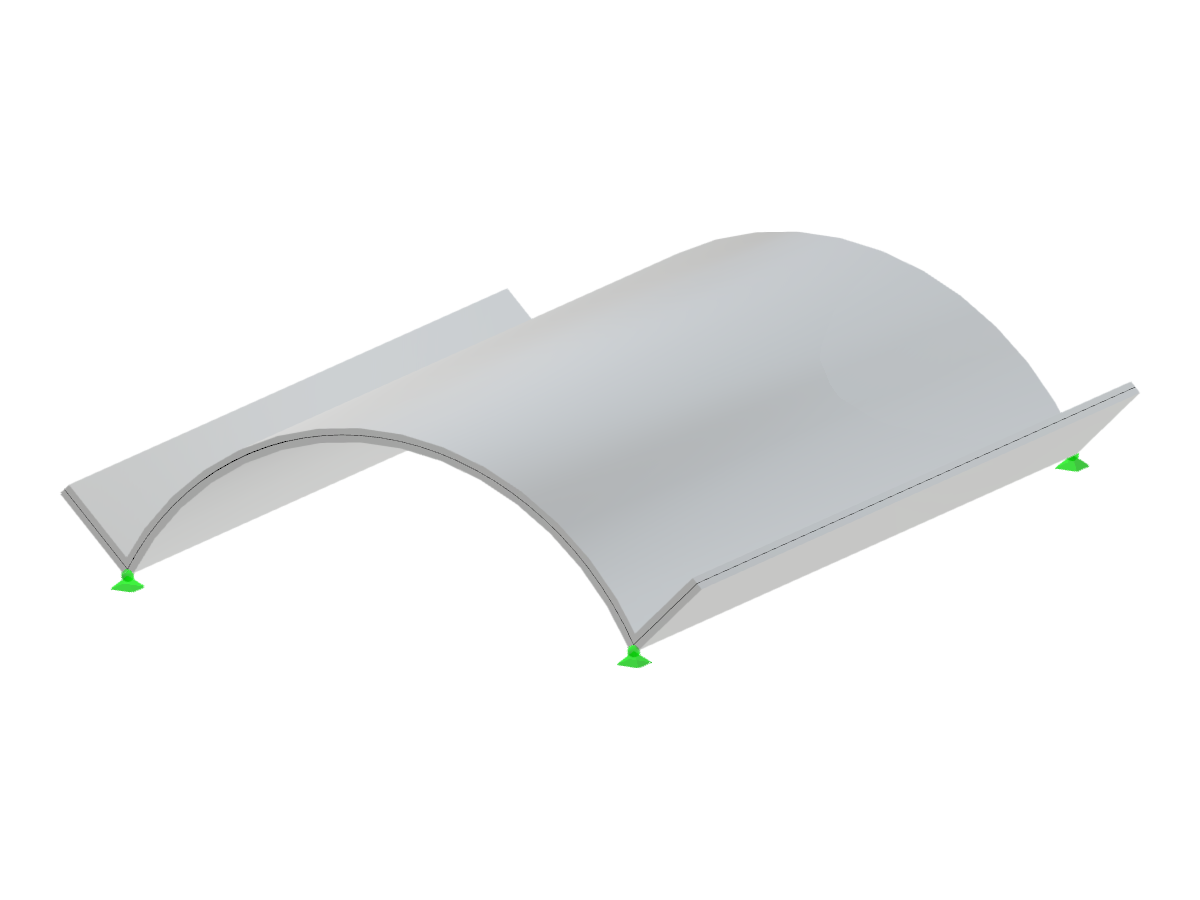

Die Abbildung zeigt eine Tonnengewölbestruktur, die durch eine halbzylindrische Form und radiale Steifen gekennzeichnet ist. Die geometrischen Parameter werden im Hinblick auf Höhe und Radius detailliert dargestellt. Steifen werden durch Länge, vertikale Projektion und Grundrissprojektion spezifiziert. Der Entwurf veranschaulicht technische Strukturaspekte, die für Ingenieurzwecke relevant sind.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 8 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9,471 t |
| Abmessungen (metrisch) | 5,000 x 1,200 x 6,000 m |
| Abmessungen (imperial) | 16.4 x 3.94 x 19.69 feet |
