Tonnengewölbestruktur mit Scheibengeometrie

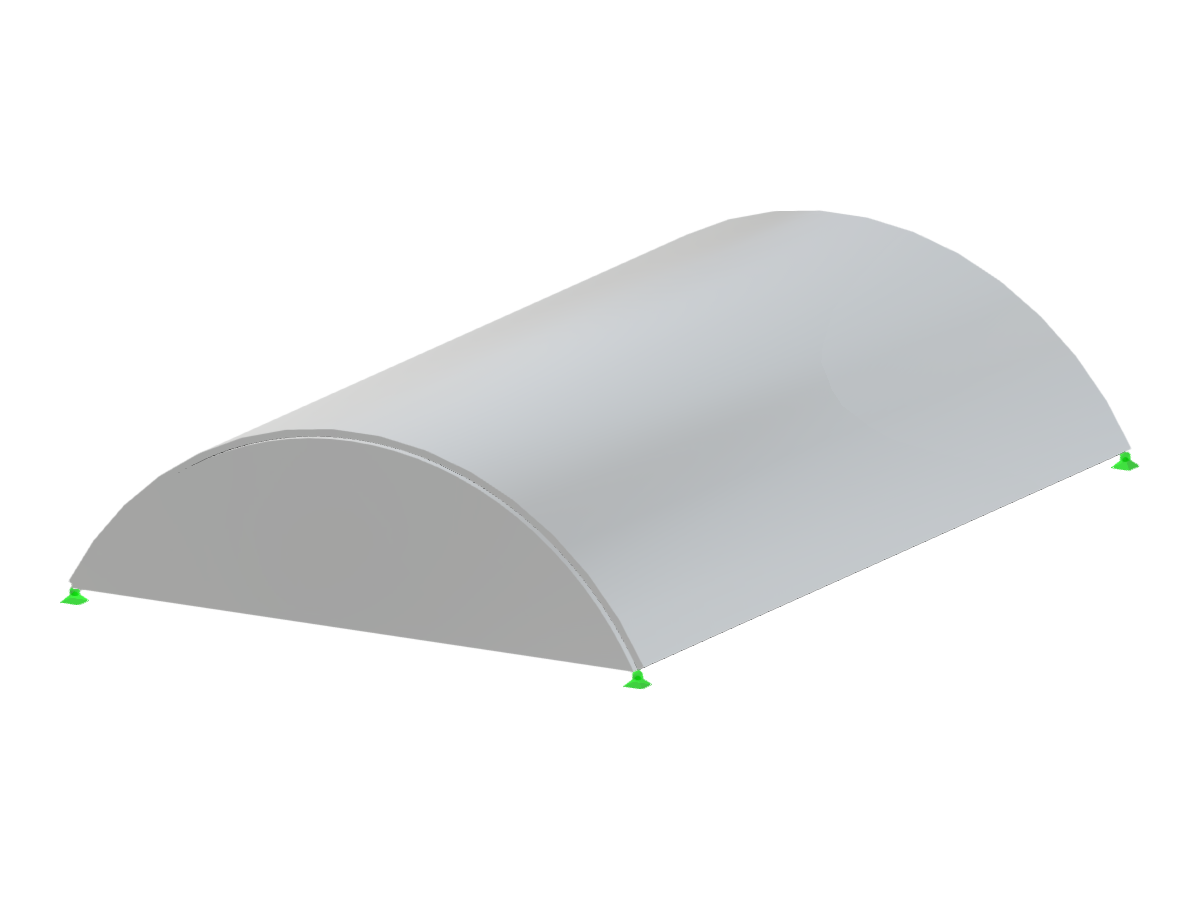

Detailansicht einer halbzylindrischen Tonnendachkonstruktion mit Scheibengeometrie, definiert durch Höhe und Radius.

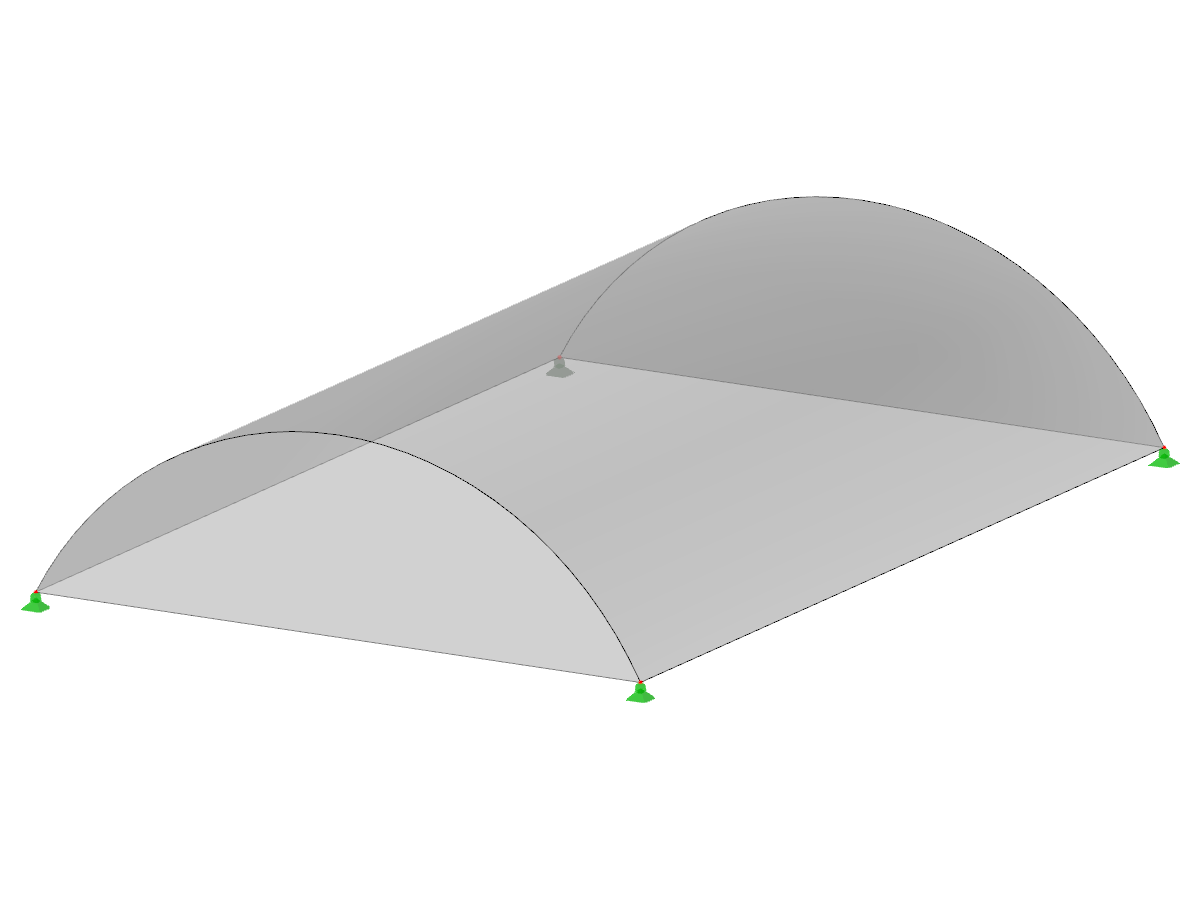

Das Bild zeigt ein halbzylindrisches Tonnengewölbe, das durch eine Schalengeometrie gekennzeichnet ist. Die Geometrie des Gewölbes wird durch seine Höhe und seinen Radius definiert und stellt einen glatten, halbkreisförmigen Bogen dar. Der Tragwerksentwurf betont die Integration von Schalenelementen, die für Stabilität und Halt sorgen. Diese Konfiguration wird im Hoch- und Ingenieurbau häufig angewendet, um eine effiziente Lastverteilung zu erreichen.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 4 |
| Anzahl Linien | 6 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9,059 t |
| Abmessungen (metrisch) | 4,000 x 1,200 x 6,000 m |
| Abmessungen (imperial) | 13.12 x 3.94 x 19.69 feet |
