Gewölbekonstruktion eines Kreuzgangs mit polygonalem Grundriss – Analyse

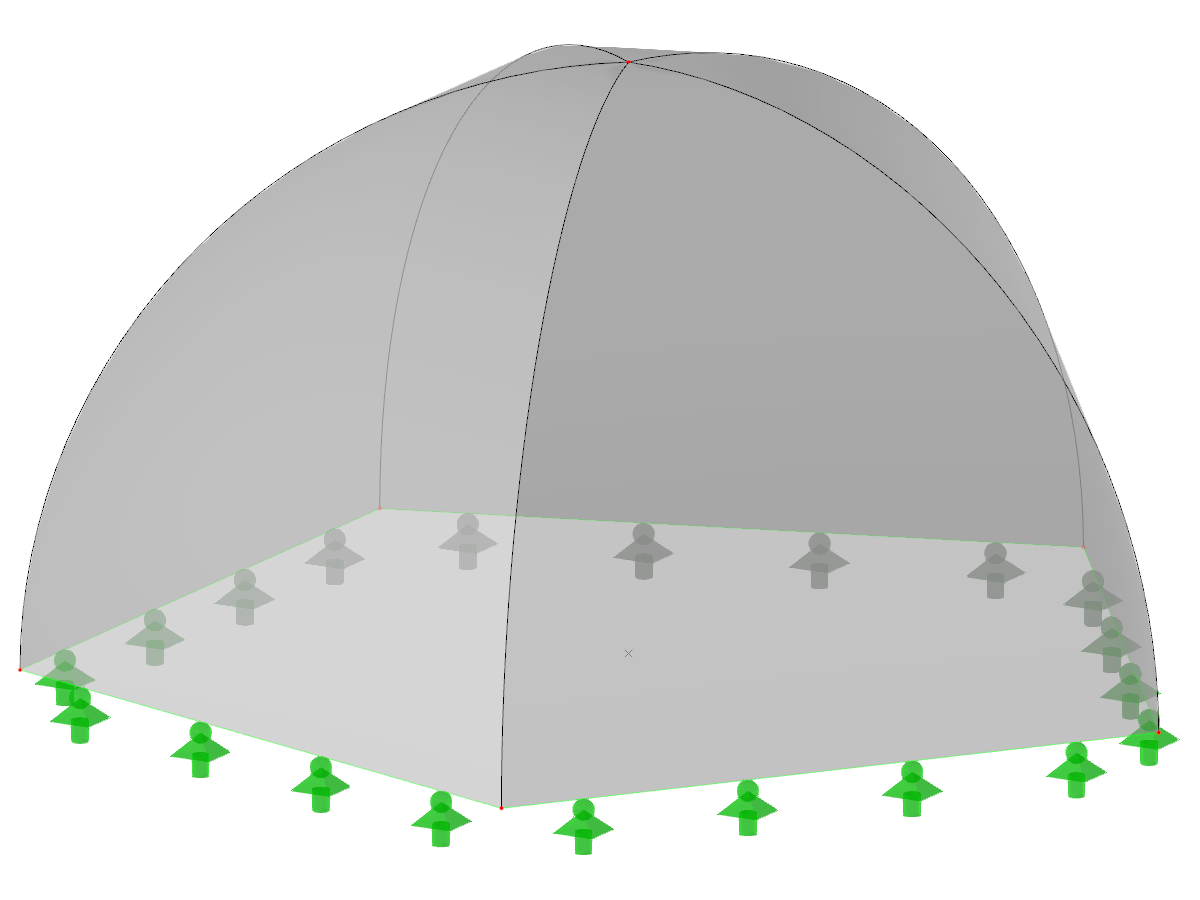

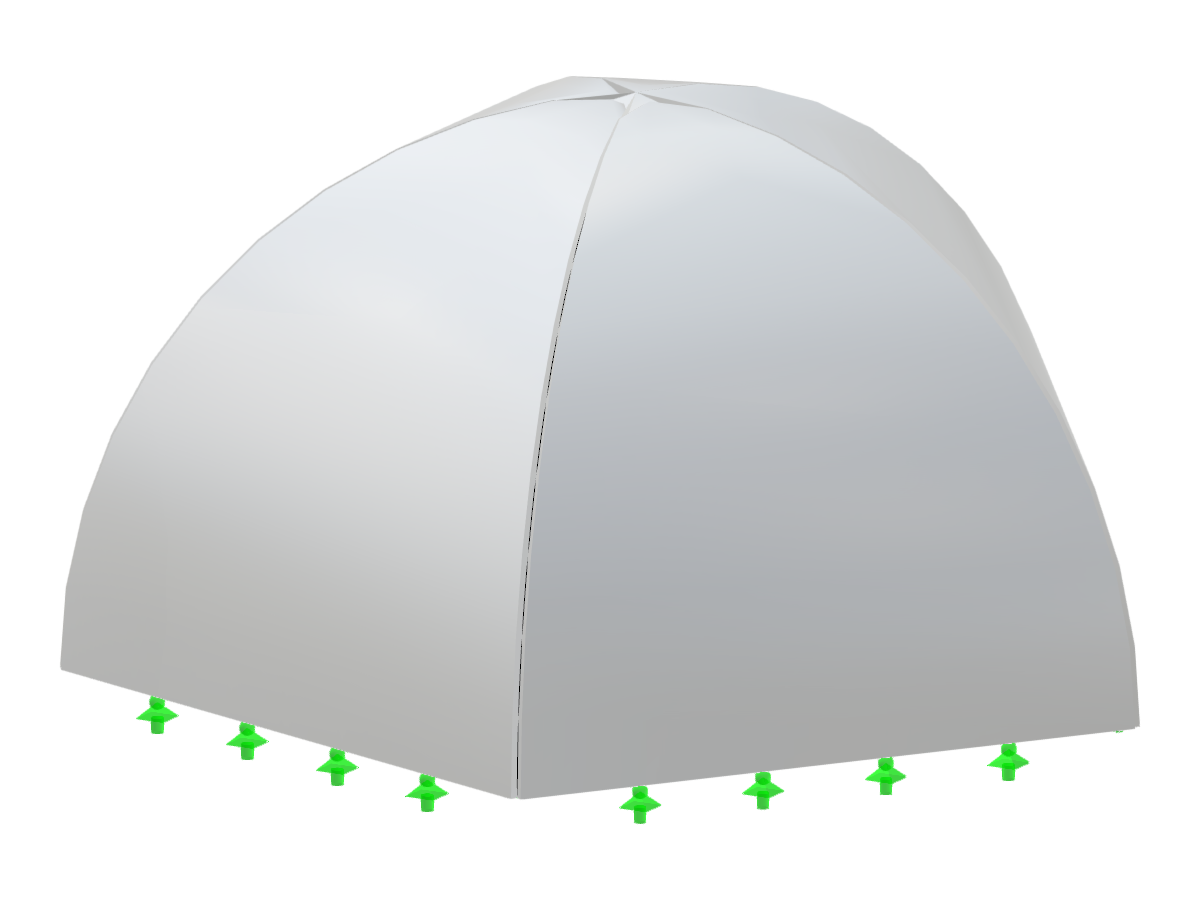

3D-Modell eines Klostergewölbes mit polygonalem Grundriss, das strukturelle Verbindungen und Lastverteilungen veranschaulicht.
Das Bild zeigt ein 3D-Modell eines Klostergewölbes, das auf einem polygonalen Grundriss entworfen wurde. Die strukturellen Verbindungen und die Lastverteilung werden visuell dargestellt. Diese Darstellung wird verwendet, um die Stabilität und strukturelle Integrität des Gewölbes zu analysieren. Das Modell hilft dabei, zu visualisieren, wie Kräfte über die Gewölbestruktur verteilt werden.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 6 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 15,975 t |
| Abmessungen (metrisch) | 6,155 x 3,403 x 6,472 m |
| Abmessungen (imperial) | 20.19 x 11.16 x 21.23 feet |
