Hypar-Flächentragwerke mit antiklastischer Geometrie

Antiklastische Schalenstrukturen mit vier hyperbolischen Paraboloidflächen über einem rechteckigen Grundriss mit zwei Randbedingungen und Faltungen auf einer Ebene.

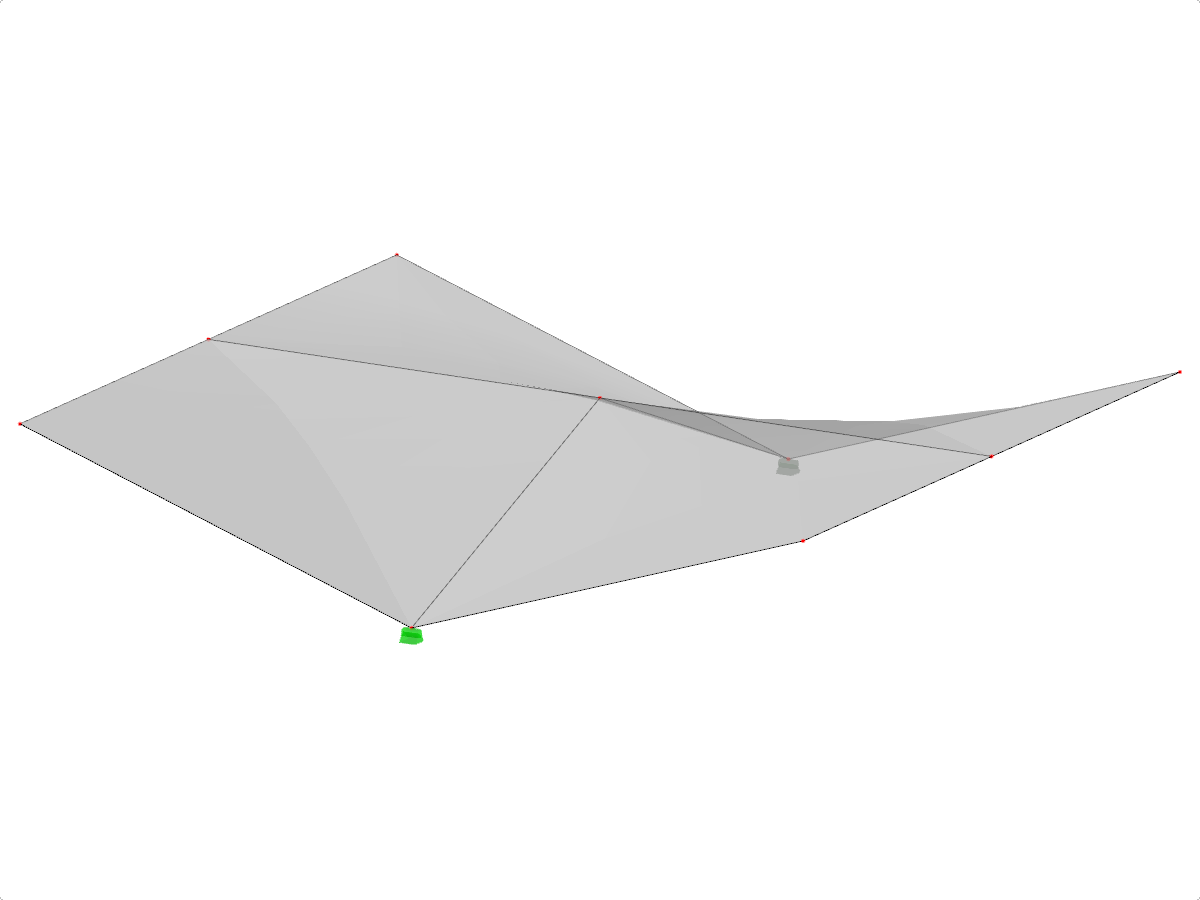

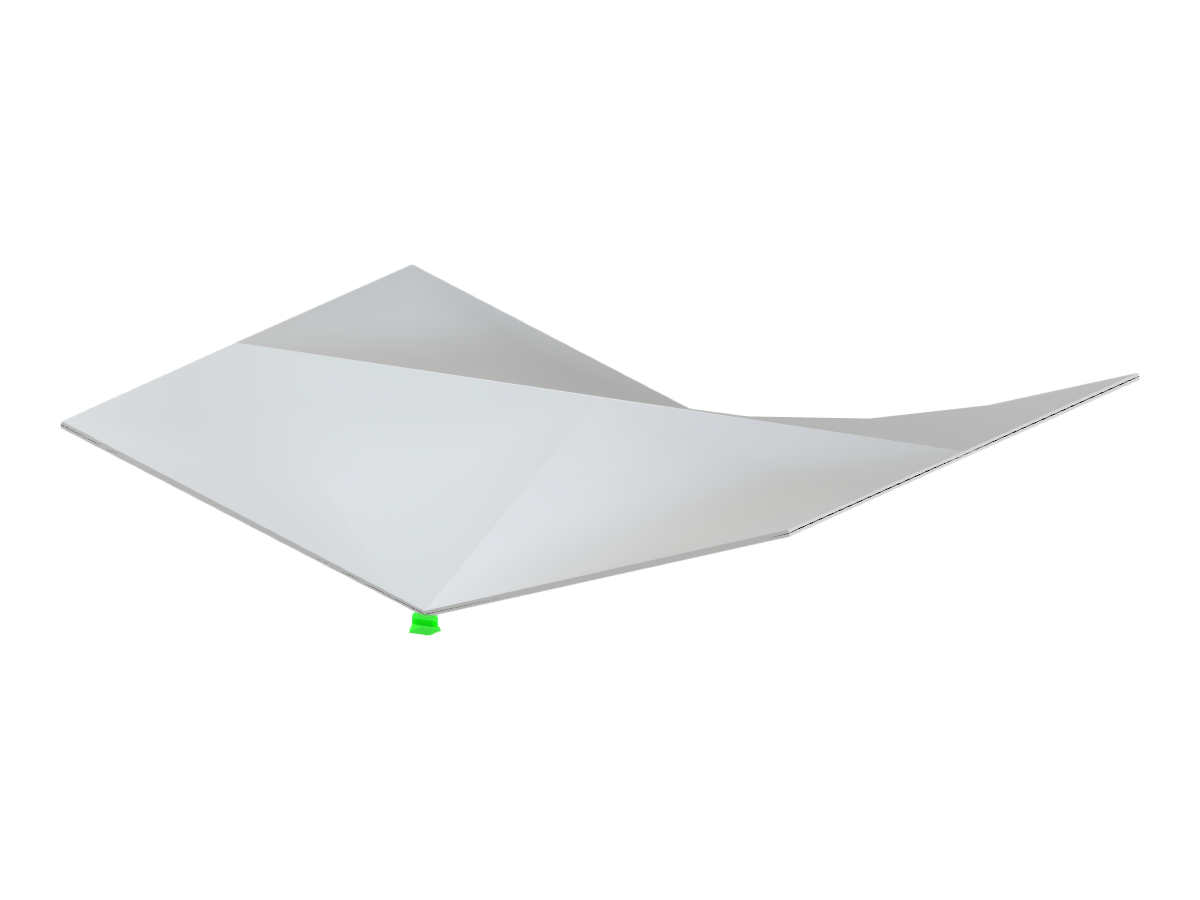

Das Bild zeigt antiklastische Schalenstrukturen, sogenannte "Hypar"-Flächen, die aus vier hyperbolischen Paraboloid-Elementen bestehen, die über einem rechteckigen Grundriss angeordnet sind. Die Konfiguration umfasst zwei Ränder und zwei Falze auf einer Ebene. Diese strukturelle Anordnung wird häufig aufgrund ihrer ästhetischen Wirkung und strukturellen Effizienz in architektonischen Entwürfen eingesetzt.
Verwendet in
3D-Modell
Mehr über 3D-Modell
Spezifikationen
Blockparameter dynamisch editierbar
Anzahl Knoten 9
Anzahl Linien 12
Anzahl Stäbe 0
Anzahl Flächen 4
Anzahl Volumenkörper 0
Anzahl Lastfälle 1
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 31,315 t
Abmessungen (metrisch) 12,000 x 2,000 x 10,000 m
Abmessungen (imperial) 39.37 x 6.56 x 32.81 feet
