Entwurf und Analyse antiklastischer Schalen mit Polygonstützen

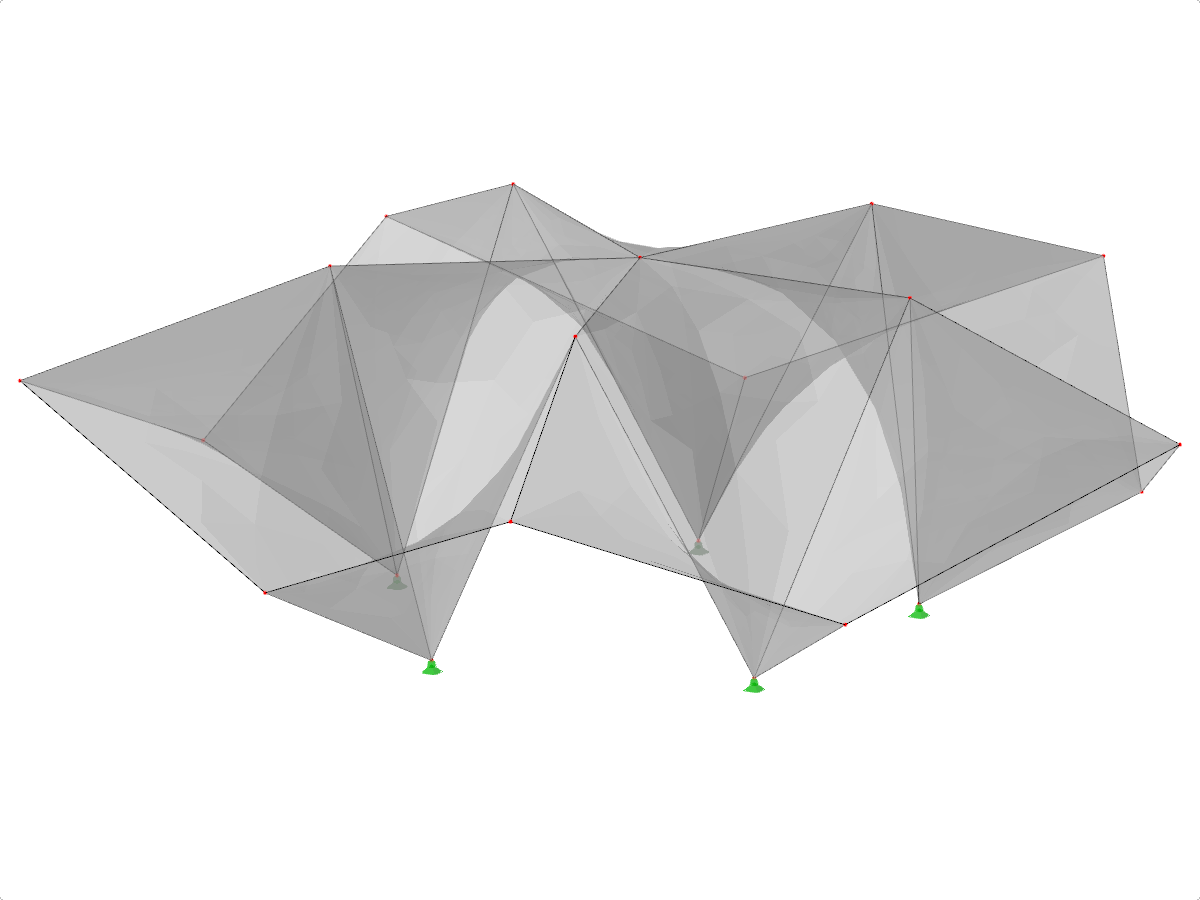

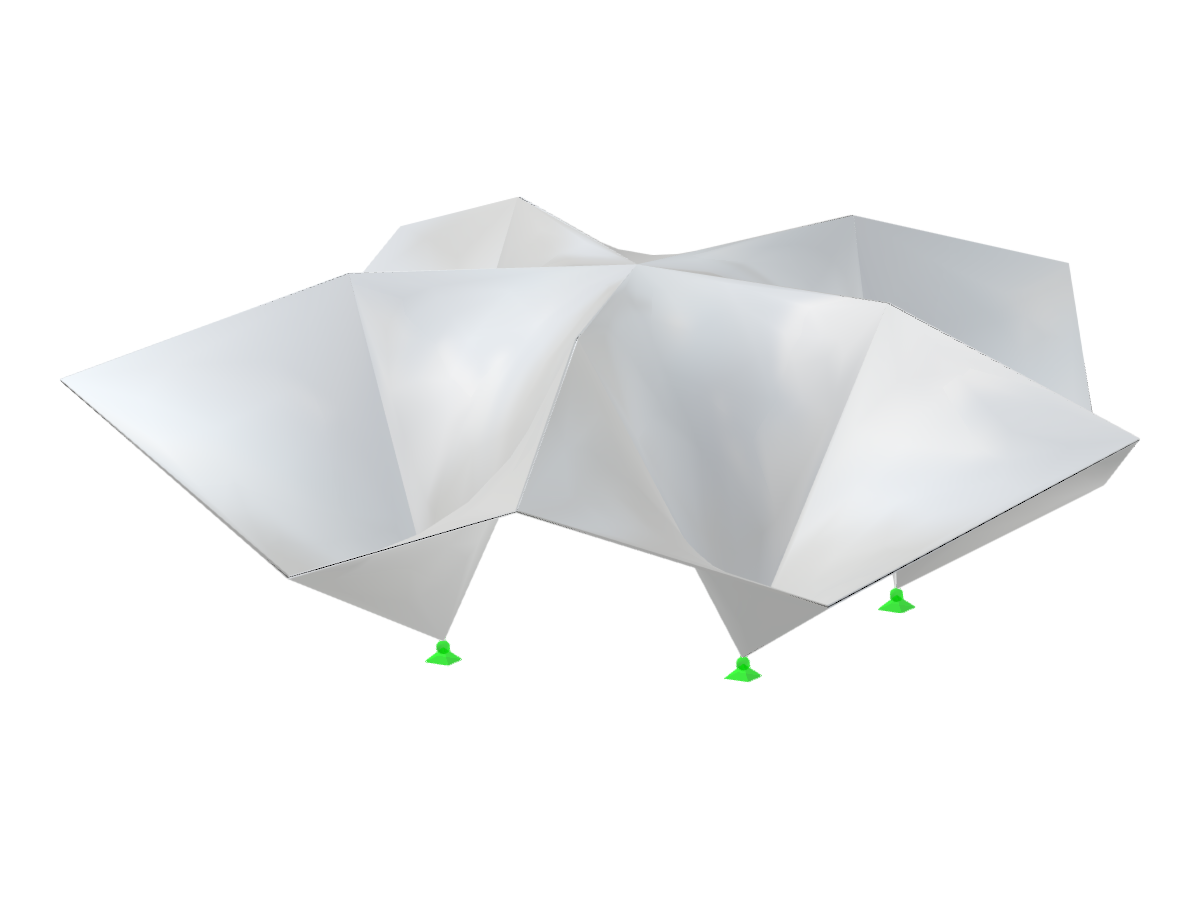

Modell einer antiklastischen Schalenstruktur mit variabler polygonaler Auflagerausbildung sowie konfigurierbarer Höhe und Seitenlänge.
Das Bild zeigt ein Modell für den Entwurf antiklastischer Schalenstrukturen, die durch die Anzahl der Seiten des stützenden Polygons, dessen Länge und die Höhe bestimmt werden. Solche Modelle sind wichtig, um die geometrischen Konfigurationen zu verstehen, die für eine effektive Tragwerksplanung von Schalen mit komplexen Formen und Auflagern erforderlich sind. Antiklastische Schalen weisen eine doppelte Krümmung auf, was sie bei der Bewältigung verteilter Lasten effizient macht.
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 21 |
| Anzahl Linien | 35 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 15 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 276,486 t |
| Abmessungen (metrisch) | 30,777 x 10,000 x 32,361 m |
| Abmessungen (imperial) | 100.97 x 32.81 x 106.17 feet |
