image title attribute: Cantilever Beam with I-Profile

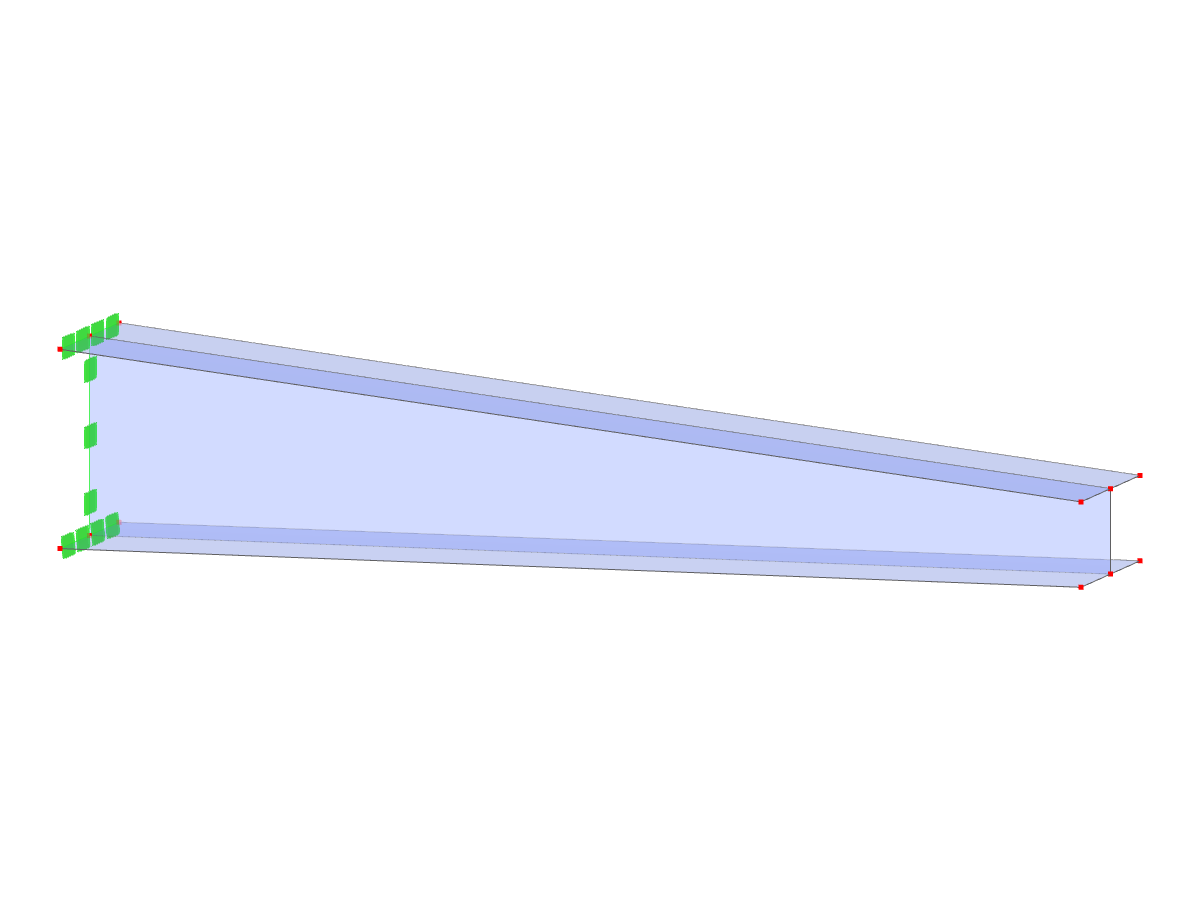

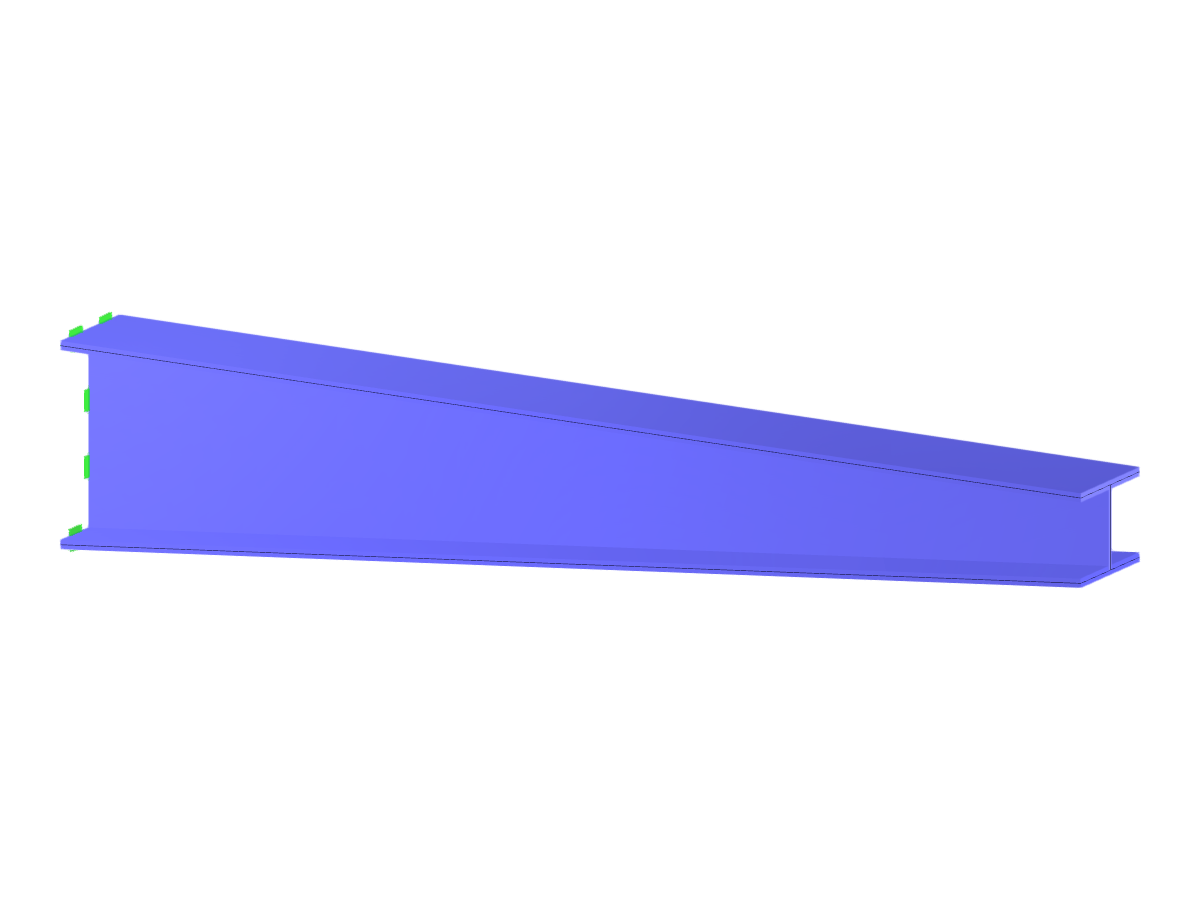

Kragträger, erstellt unter Verwendung von Flächen mit I-Profil-Konfiguration in einer Statiksoftware.
Die Abbildung zeigt einen Kragarm, der mit einem I-Profil entworfen und mithilfe von Flächenmodellierungstechniken erstellt wurde. Das Modell veranschaulicht die strukturellen Eigenschaften und das Verhalten des Kragarms unter bestimmten Bedingungen. Es hebt wahrscheinlich die Spannungsverteilung und die Verformungsmuster hervor, die für ein solches Bauteil typisch sind. Innerhalb der Abbildung selbst werden keine zusätzlichen Kontextdetails oder Hintergrundinformationen bereitgestellt.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 12 |
| Anzahl Linien | 16 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,140 t |
| Abmessungen (metrisch) | 2,000 x 0,350 x 0,200 m |
| Abmessungen (imperial) | 6.56 x 1.15 x 0.66 feet |
