Kragträger mit rechteckigen Profilflächen

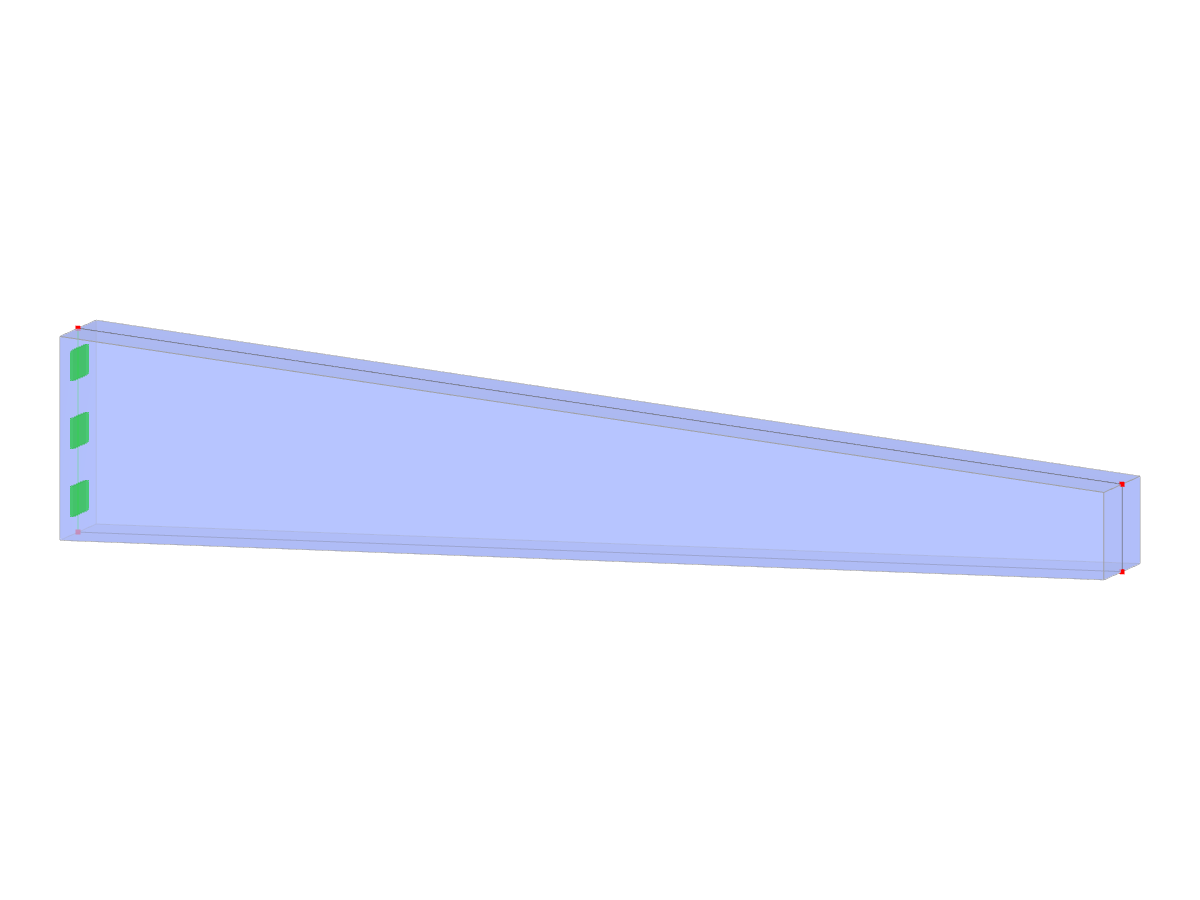

Technische Abbildung, die eine mit Flächen erstellte Kragstruktur mit einem rechteckigen Profil zeigt.
Das Bild zeigt eine als Kragträger ausgelegte Struktur, die mithilfe von Flächen entworfen wurde und sich durch ein ausgeprägtes rechteckiges Profil auszeichnet. Dieses Ingenieurmodell demonstriert die Anwendung von Flächenmodellierungstechniken für Bauteile, mit Schwerpunkt auf Tragfähigkeit und Materialeffizienz.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 4 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,471 t |
| Abmessungen (metrisch) | 2,000 x 0,350 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 1.15 x 0 feet |
