21. November 2022
036075
Kragträger mit Stegöffnung und T-Profil-Flächen
Kragträgerstruktur mit einem T-Profil mit einer Öffnung im Steg, erstellt mit Flächen.

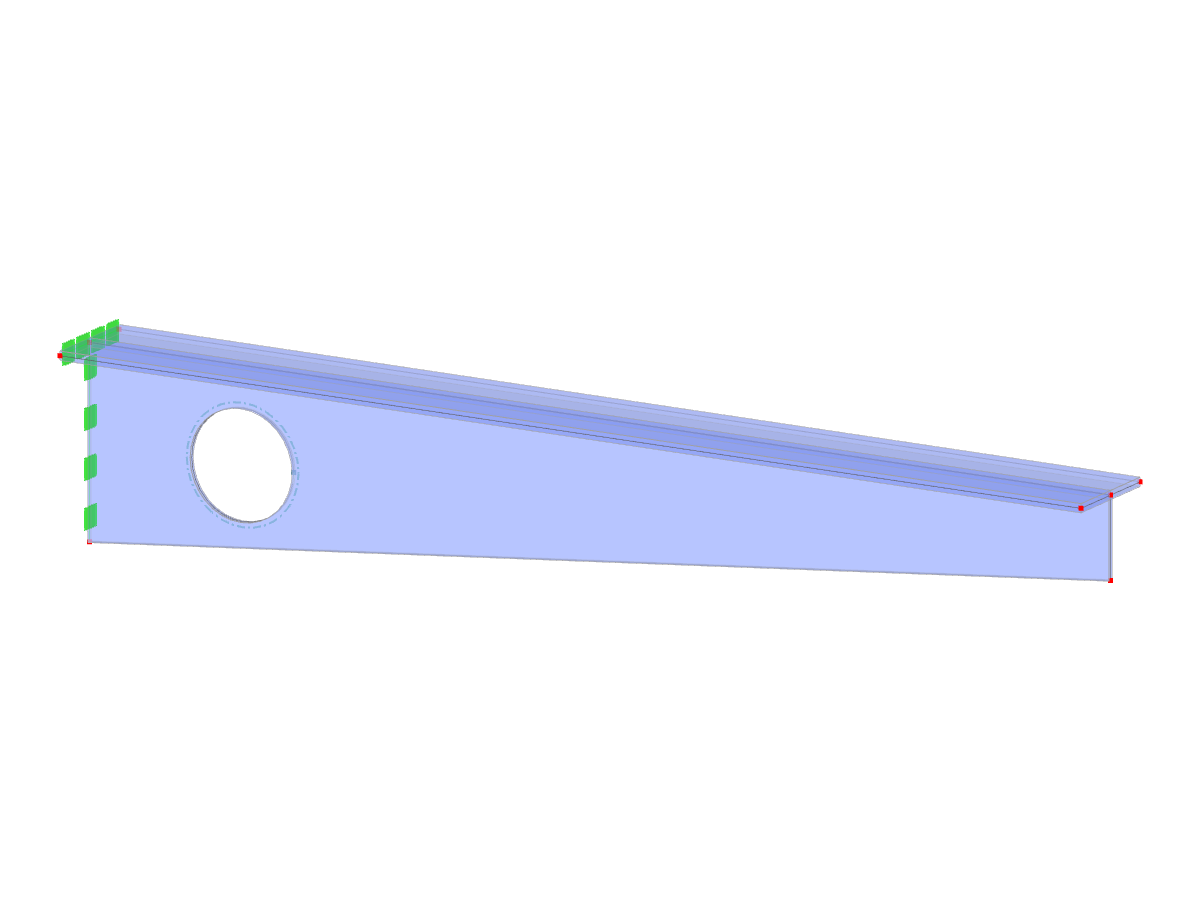

Das Bild stellt eine Kragarmstruktur dar, die aus Flächenelementen besteht. Es zeigt ein T-Profil mit einer markanten Öffnung im Steg, die einen üblichen Konstruktionsansatz zur Reduzierung des Materialeinsatzes bei gleichzeitiger Beibehaltung der strukturellen Integrität veranschaulicht. Diese Öffnung kann funktionalen Zwecken dienen, wie der Gewichtsreduzierung oder der Durchführung von Versorgungsleitungen.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 9 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,087 t |
| Abmessungen (metrisch) | 2,000 x 0,350 x 0,200 m |
| Abmessungen (imperial) | 6.56 x 1.15 x 0.66 feet |
