Single-Bay Frame Structure

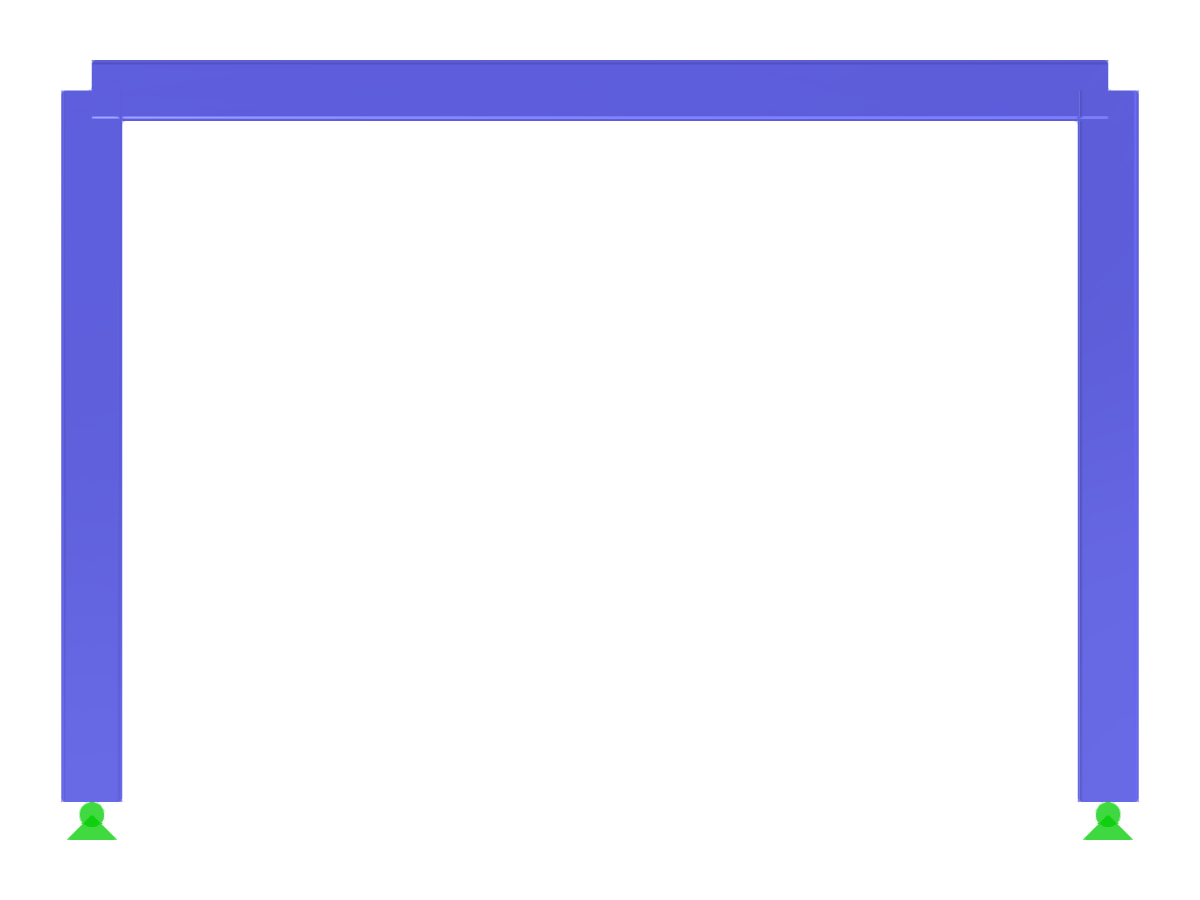

Tragwerksanalyse eines einfachen Einfeldrahmens mit Darstellung der Kräfte- und Momentenverteilung.
Das Bild veranschaulicht ein einfaches Statikmodell eines einfachen Einfeldrahmens. Es zeigt die Verteilung von Kräften und Momenten im gesamten Rahmen. Die grafische Darstellung hebt kritische Punkte und Lastpfade hervor, um das Verständnis des Tragwerksverhaltens unter Last zu erleichtern.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,507 t |
| Abmessungen (metrisch) | 5,000 x 3,500 x 0,000 m |
| Abmessungen (imperial) | 16.4 x 11.48 x 0 feet |
