Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4
Definition der Lagerbedingungen von Stabsätzen bei der Stahlbemessung nach EN 1993-1-1, Kapitel 6.3.4.

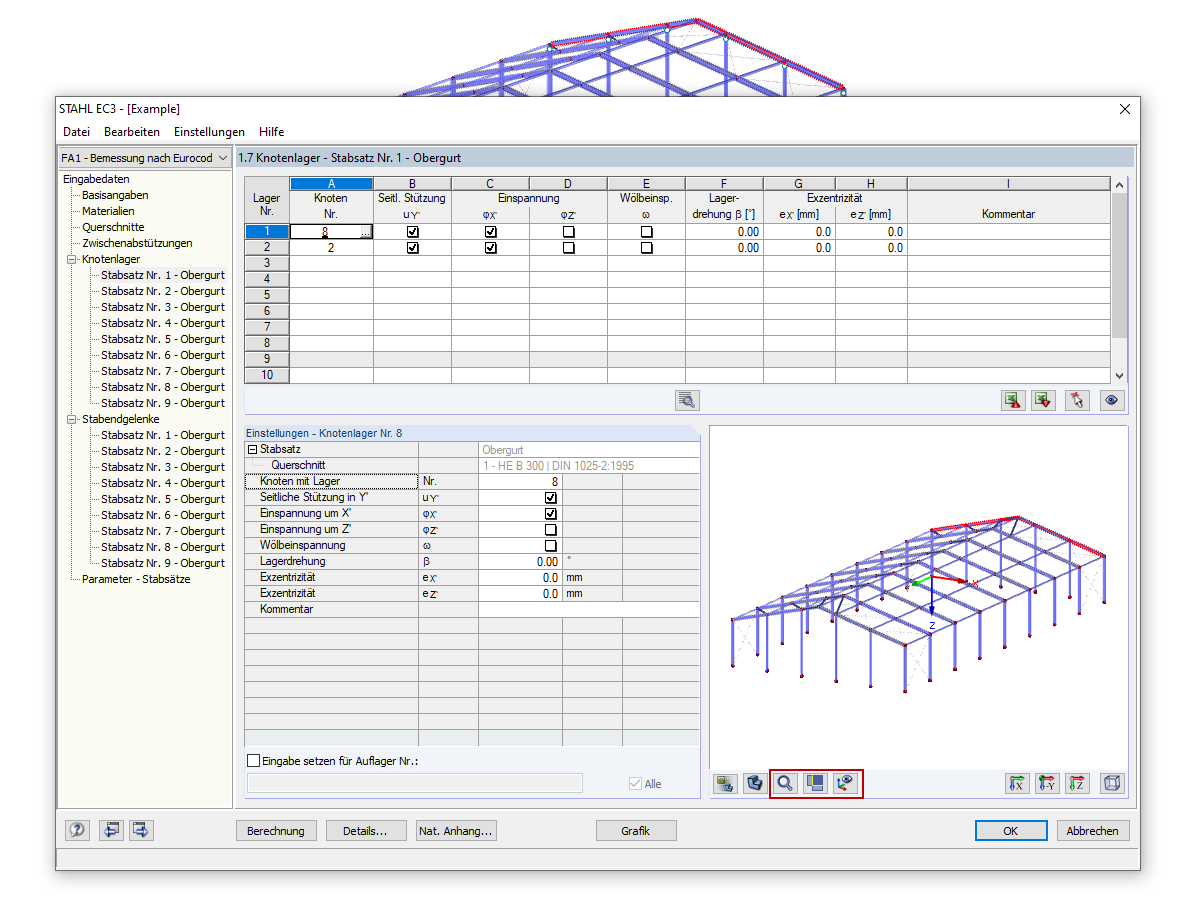

Das Bild zeigt die Funktionen zur Definition von Lagerbedingungen von Stabsätzen gemäß EN 1993-1-1 Kapitel 6.3.4. Es illustriert, wie visuelle Hilfen die genaue Anpassung von Bezugslängen und Segmentierungen in verschiedenen Richtungen ermöglichen. Durchbiegungen können sowohl für das Ausgangs- als auch für das verformte System berechnet werden. Unterschiedliche Bemessungssituationen erlauben die Festsetzung variabler Grenzwerte. Die grafische Darstellung integriert Ergebnisse wie Durchbiegung und Grenzwertnutzung in Berichte.
3D-Modell
Spezifikationen
| Anzahl Knoten | 89 |
| Anzahl Linien | 168 |
| Anzahl Stäbe | 168 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 53.542 t |
| Abmessungen (metrisch) | 26.077 x 51.077 x 9.888 m |
| Abmessungen (imperial) | 85.55 x 167.58 x 32.44 feet |
| Programmversion | 5.23.02 |
