Dreiseitige Werbetafel-Strukturanalyse
Konstruktionsdetail eines dreiseitigen Werbetafelrahmens unter Verwendung fortschrittlicher Analysesoftware.

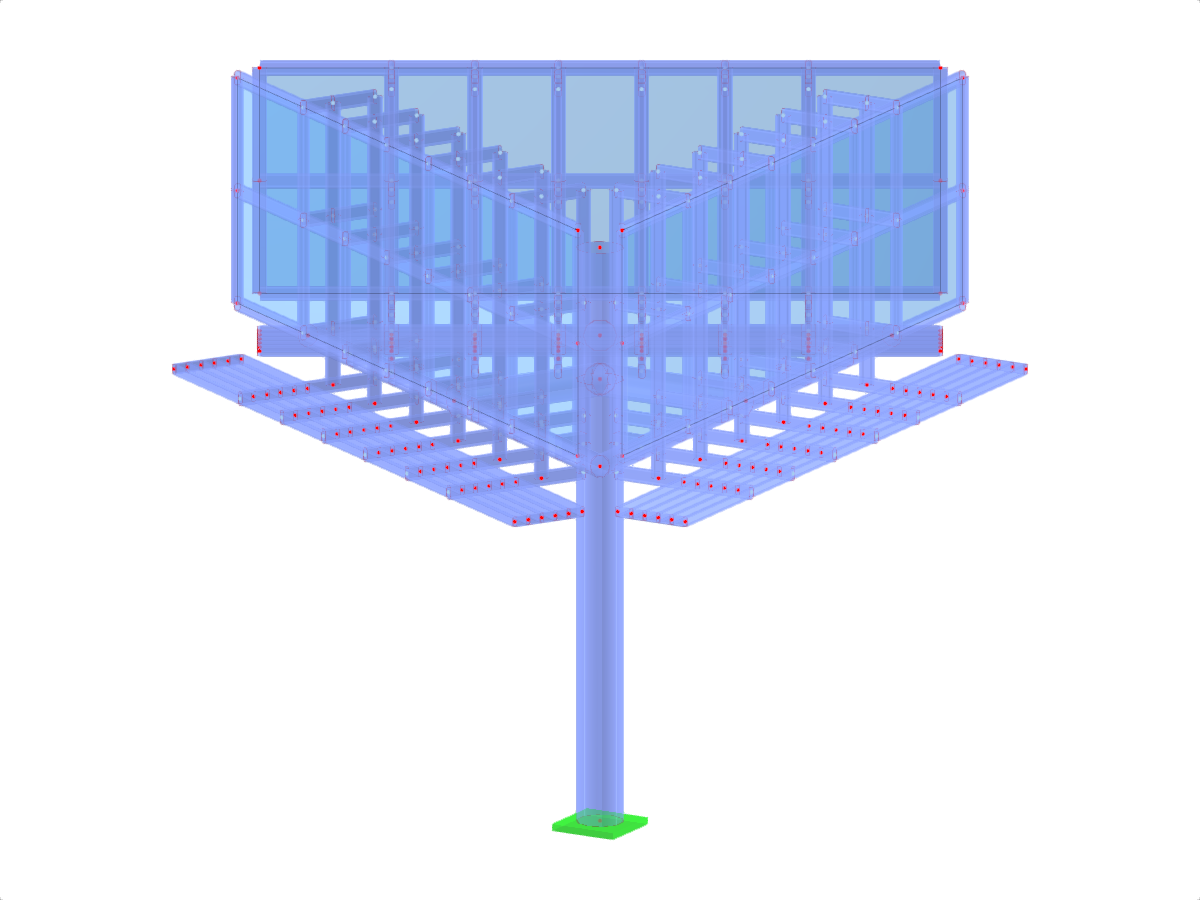

Das Bild zeigt den strukturellen Rahmen einer dreiseitigen Werbetafel, analysiert mithilfe fortschrittlicher Ingenieursoftware. Es hebt die Anordnung und Konnektivität von Stahlkomponenten hervor, die entworfen wurden, um Stabilität und Haltbarkeit zu gewährleisten. Das Modell veranschaulicht die Methodik der Finite-Elemente-Berechnung, angewandt auf reale Werbeinfrastruktur.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 405 |
| Anzahl Linien | 557 |
| Anzahl Stäbe | 545 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 14,294 t |
| Abmessungen (metrisch) | 7,579 x 7,400 x 8,752 m |
| Abmessungen (imperial) | 24.87 x 24.28 x 28.71 feet |
