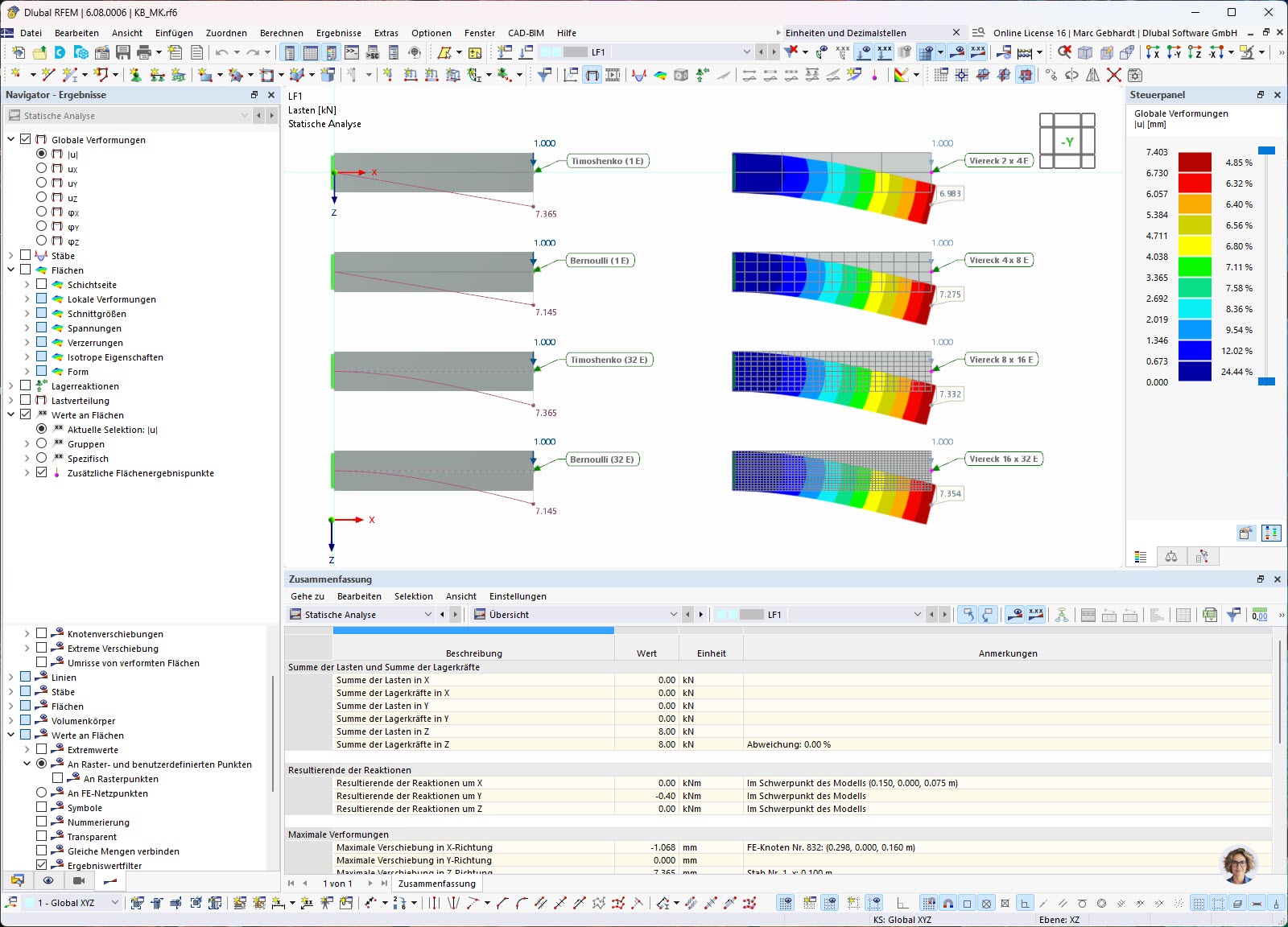

KB 001914 | Netzkonvergenzstudie | Veformung am Kragarm bei verschiedenen Ansätzen
Netzkonvergenzstudie zeigt Verformung am Kragarm durch verschiedene Ansätze.
Das Bild illustriert eine Netzkonvergenzstudie zur Untersuchung der Verformung an einem Kragarm unter verschiedenen Modellierungsansätzen. Solche Studien sind essenziell im Bereich der Strukturmechanik, um die Tragfähigkeit von Bauwerken zu sichern. Durch den Einsatz von Softwarelösungen wie denen von Dlubal können Ingenieure komplexe Berechnungen durchführen und so fundierte Entscheidungen für die Sicherstellung der Stabilität von Bauteilen treffen. Eine genaue Simulation der Lastverteilung und der daraus resultierenden Verformungen optimiert die Bauteildimensionierung und Materialeinsatz, indem kritische Bereiche identifiziert und bewertet werden.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 108 |
| Anzahl Linien | 31 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.000 t |
| Abmessungen (metrisch) | 0.300 x 0.170 x 0.000 m |
| Abmessungen (imperial) | 0.98 x 0.56 x 0 feet |
