Knickanalyse von Stützen: FEM vs. analytische Lösungen

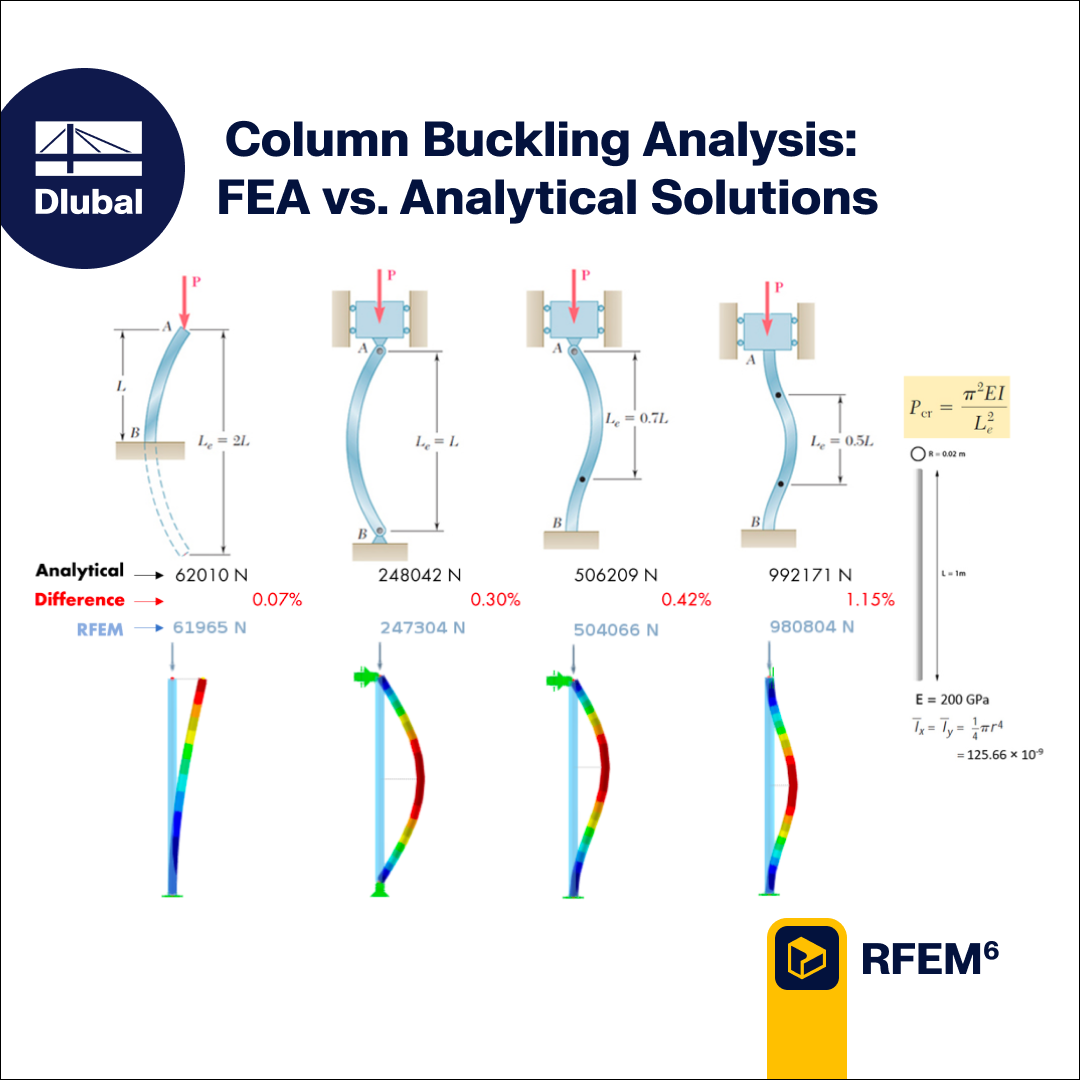

Diagramm zum Vergleich der Ergebnisse der FE-Analyse und der analytischen Knickanalyse einer Stütze
Diese Grafik veranschaulicht die Knickanalyse einer Stütze und vergleicht Finite-Elemente-Simulationen mit analytischen Methoden. Sie stellt die numerischen Ergebnisse den theoretischen Vorhersagen zum Knickverhalten von Stützen gegenüber.
