Strömungsanalyse des Geländes – Vergleich im Windkanal

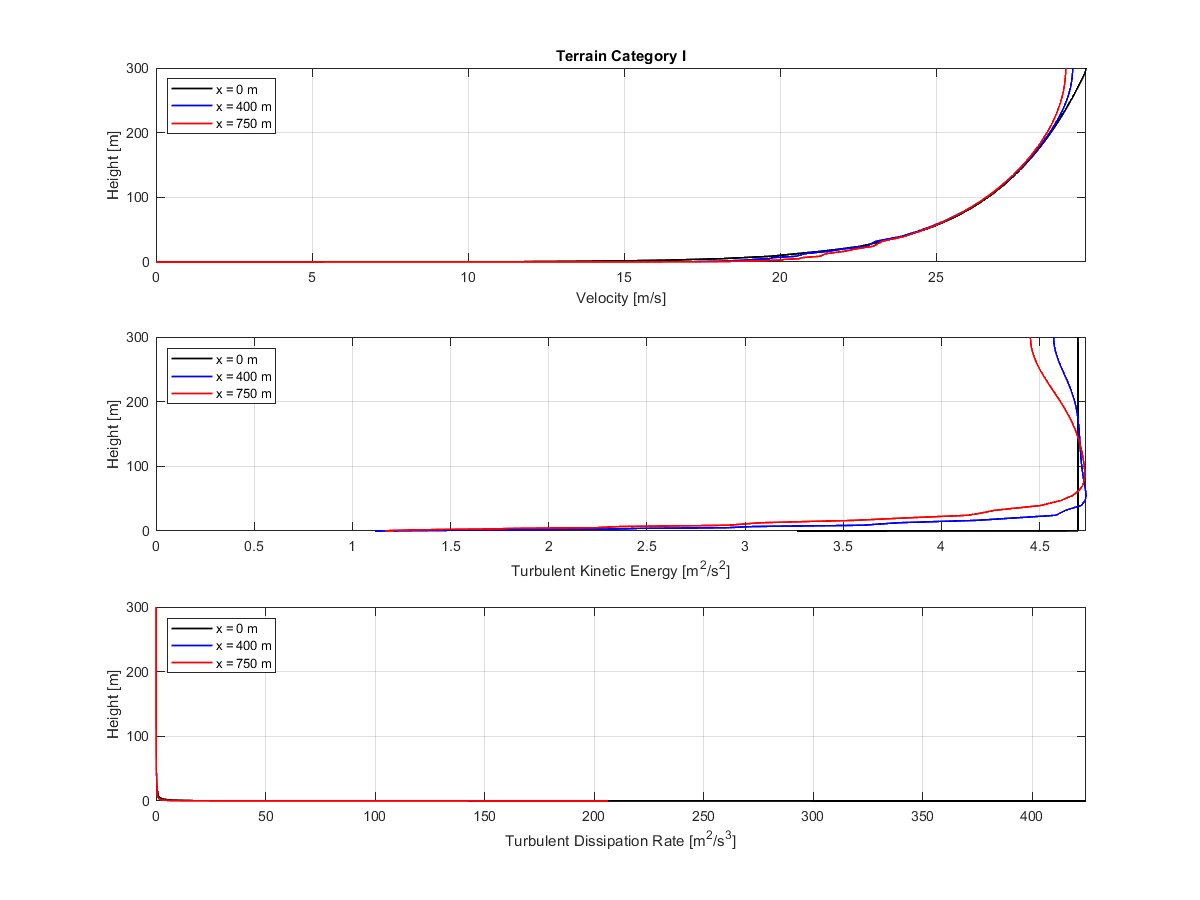

Geländekategorie I | Diagramm zum Vergleich von Geschwindigkeit, turbulenter kinetischer Energie und Dissipationsrate in verschiedenen Windkanalabschnitten.
Das Diagramm zeigt Konturdiagramme aus der Mittelebene eines Windkanals bei x=0 m, x=400 m und x=750 m. Es vergleicht die Verteilungen von Geschwindigkeit, Turbulenzenergie und Dissipationsrate. Farbverläufe zeigen Variationen im Strömungsfeld an, während die beschrifteten Achsen Raumkoordinaten und Maßeinheiten angeben. Die visuellen Daten sind ein Beispiel für ein Simulationsszenario von Geländekategorie I.
