Modell 005644 | Stützenfuß

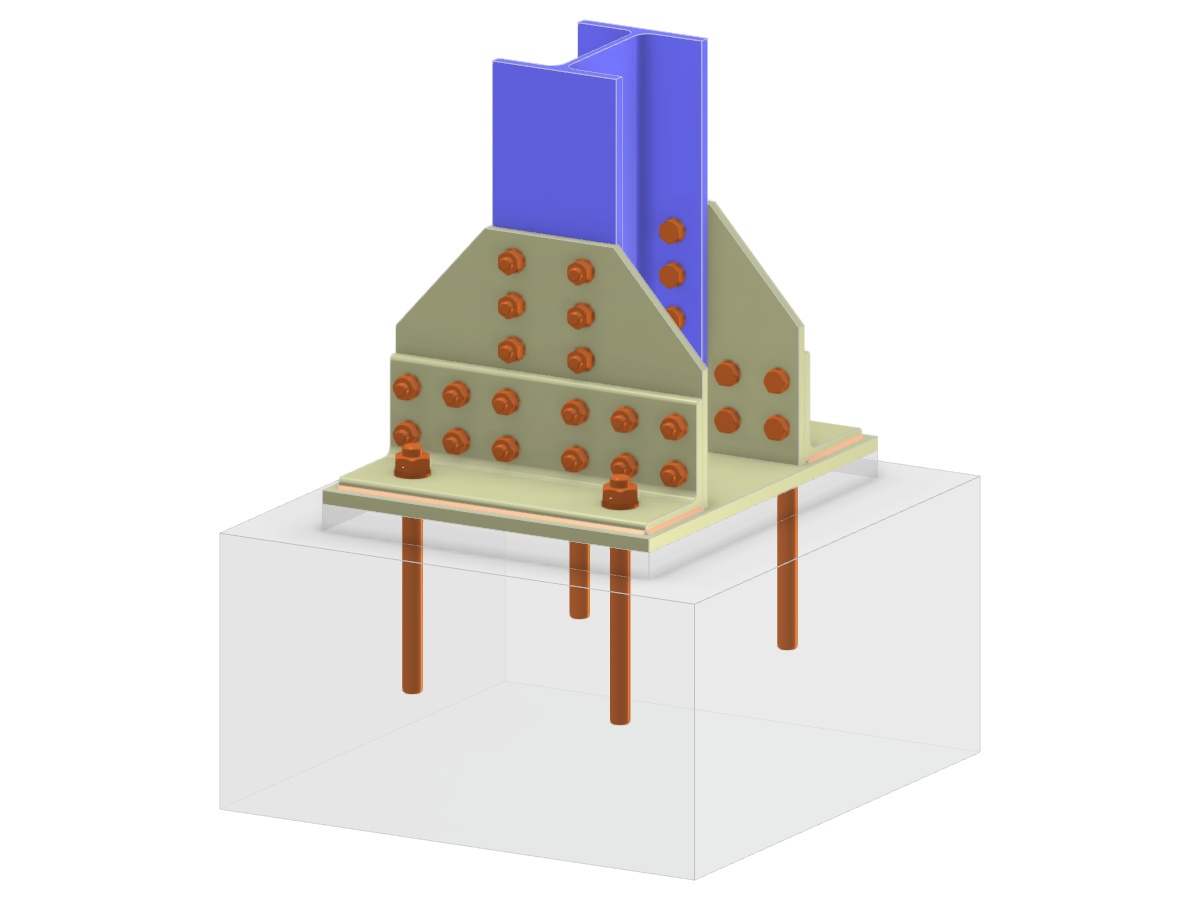

Das Bild zeigt eine detaillierte Struktur eines Stützenfußes aus Stahl mit einer Fußplatte, die von Knotenblechen und Winkeln gestützt wird. An diese Konstruktion wird ein I-Profil angeschlossen, wobei die Schraubverbindungen gut sichtbar sind. Das Verankerungssystem zur Befestigung der Stütze am Fundament ist ebenfalls dargestellt. Diese Konfiguration ist typisch für Anwendungen im Stahlbau und sorgt für Stabilität und Lastverteilung.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,111 t |
| Abmessungen (metrisch) | 0,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 0 x 3.28 x 0 feet |
