Stahlfachwerkbinder Konstruktionsdetails

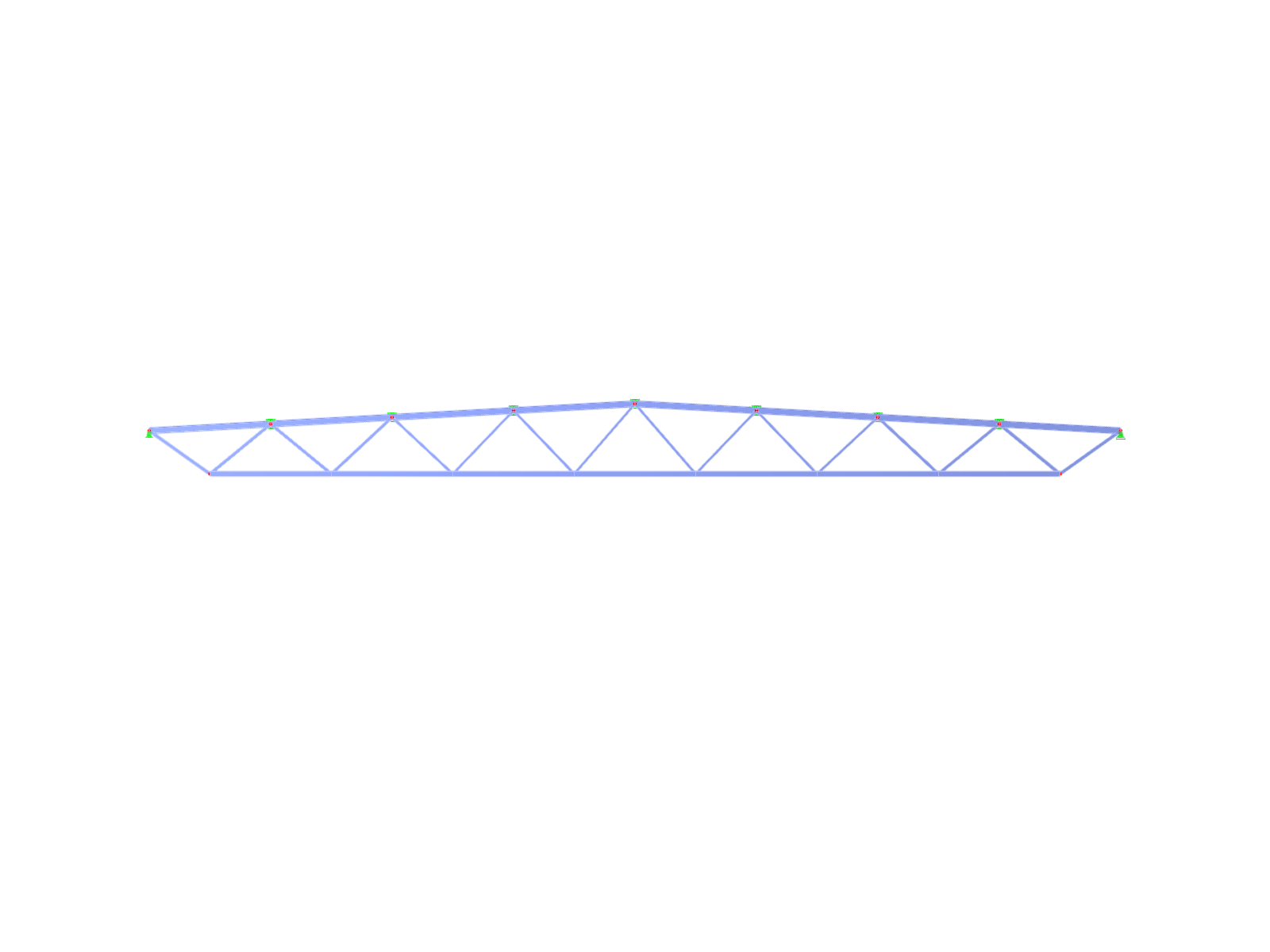

Detailansicht eines Stahlfachwerkbinders mit typischen Verbindungen und Verstrebungen.
Die Abbildung zeigt einen Stahlfachwerkbinder mit unterschiedlichen Verbindungsdetails und Verstrebungen. Zu sehen sind typische Bauteile und Knotenpunkte, die ein charakteristisches Merkmal von Fachwerkstrukturen im Stahlbau sind. Solche Konstruktionen bieten hohe Tragfähigkeit bei vergleichsweise geringem Gewicht. Die Nutzung solcher Binderelemente ist in großen Spannweiten und Hallenkonstruktionen von Bedeutung.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 17 |
| Anzahl Linien | 31 |
| Anzahl Stäbe | 31 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 9 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 4.469 t |
| Abmessungen (metrisch) | 36.000 x 2.600 x 0.000 m |
| Abmessungen (imperial) | 118.11 x 8.53 x 0 feet |
