Modell des Stahlrahmens einer Lagerhalle

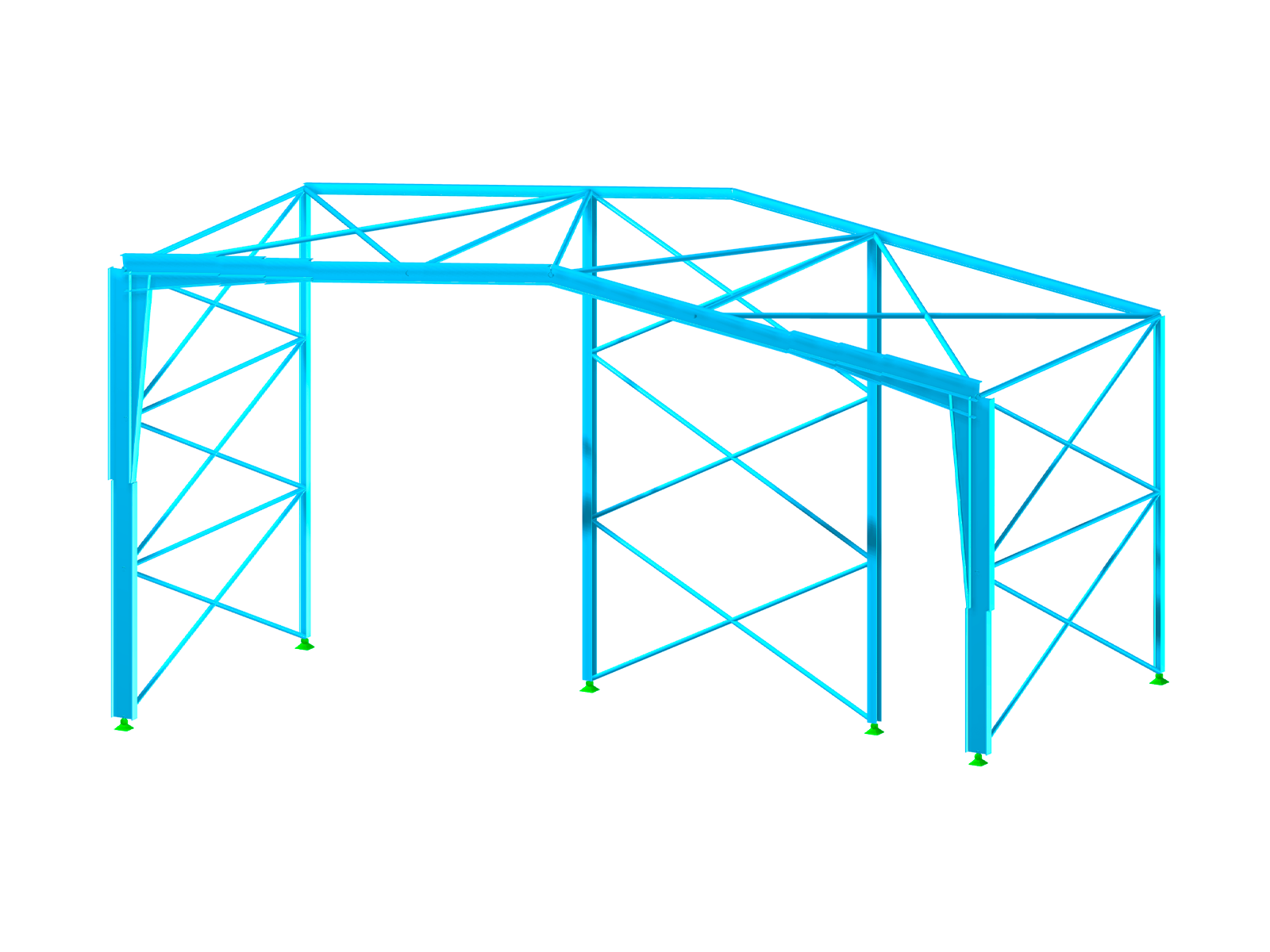

Tragkonstruktion einer Lagerhalle aus Stahl mit Lastanalyse, Dach- und Wandverkleidung, Hauptquerträger und tragenden Elementen.
Das Modell zeigt den detaillierten Konstruktionsrahmen einer Lagerhalle aus Stahl. Es handelt sich um einen Teil der Bachelorarbeit, bei der ein umfassender Bemessungsansatz im Vordergrund steht. Das Modell umfasst die wichtigsten Strukturelemente, darunter die Dach- und Wandverkleidung, den Hauptquerträger, die Giebelwand sowie die Aussteifungssysteme. Darüber hinaus sind auch tragende Bauteile für die innere Trennwand enthalten.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 56 |
| Anzahl Linien | 69 |
| Anzahl Stäbe | 69 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 11 |
| Anzahl Lastkombinationen | 27 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 6,957 t |
| Abmessungen (metrisch) | 18,000 x 9,583 x 6,600 m |
| Abmessungen (imperial) | 59.06 x 31.44 x 21.65 feet |
