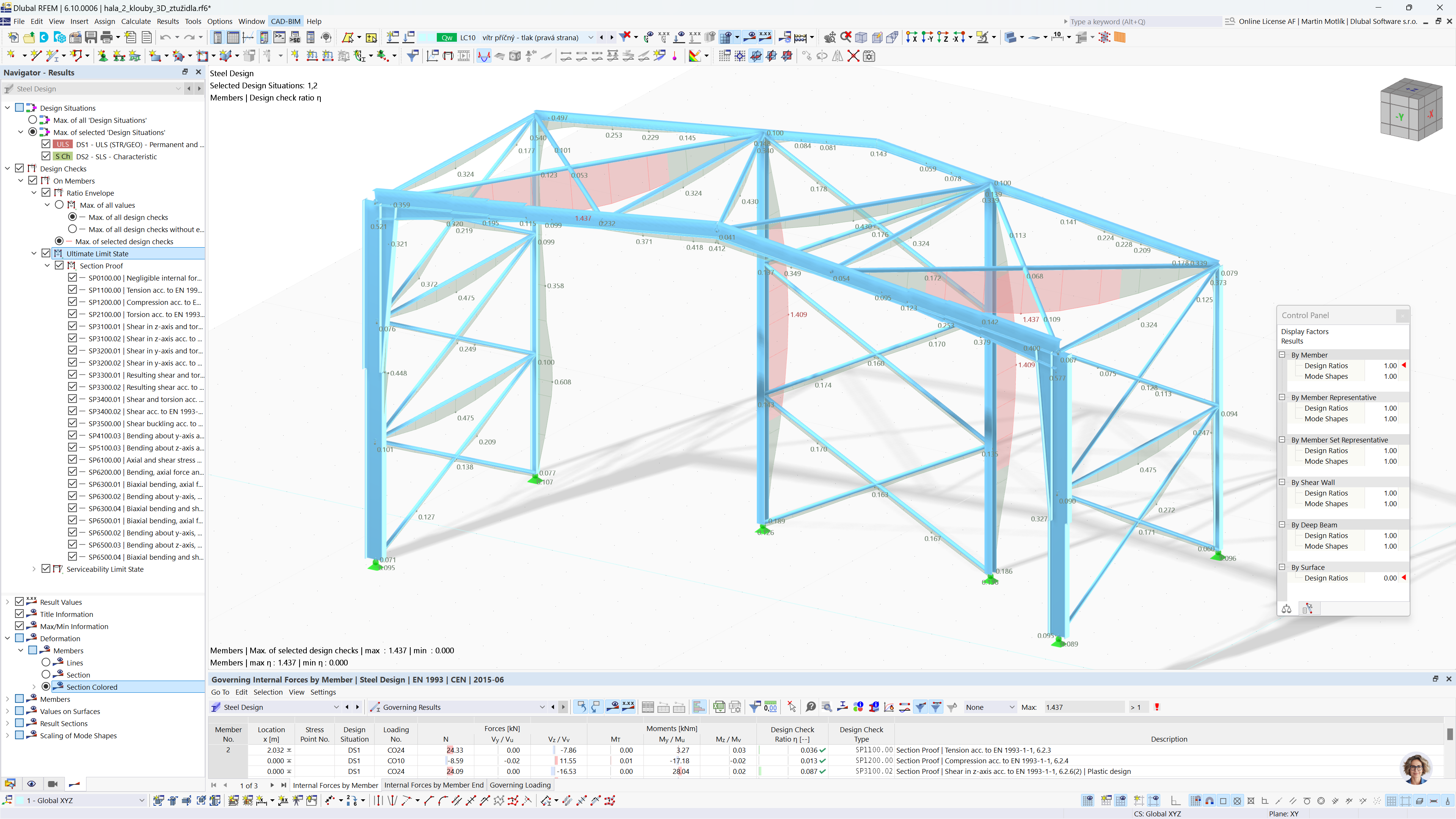

Modell von einem Teil der Stahlhalle mit Belastungsanalyse und Bemessungsteilen wie Dach, Wänden und Aussteifung in RFEM 6.
Modell von einem Teil der Stahlhalle mit Belastungsanalyse und Bemessungsteilen wie Dach, Wänden und Aussteifung in RFEM 6.
26. Mai 2025
056939

Bemessung von Teilen einer Stahlhalle mit Ergebnissen der statischen Berechnung

Modell von einem Teil der Stahlhalle mit Belastungsanalyse und Bemessungsteilen wie Dach, Wänden und Aussteifung in RFEM 6.
Das Bild zeigt einen Teil einer im Rahmen einer Bachelorarbeit entworfenen Lagerhalle aus Stahl. Das Modell veranschaulicht die statischen Aspekte der Konstruktion, darunter der Hauptquerrahmen, das Dach, die Wandverkleidung, die Giebelwand, die Aussteifungssysteme sowie die tragenden Bauteile der inneren Trennwände. Das herunterladbare Modell demonstriert die Anwendung der Ergebnisse der in RFEM 6 durchgeführten statischen Berechnung und veranschaulicht die wesentlichen Komponenten, die für die strukturelle Integrität und Funktionalität der Stahlhalle erforderlich sind.
3D-Modell
Mehr über 3D-Modell
Spezifikationen
Anzahl Knoten 56
Anzahl Linien 69
Anzahl Stäbe 69
Anzahl Flächen 0
Anzahl Volumenkörper 0
Anzahl Lastfälle 11
Anzahl Lastkombinationen 27
Anzahl Ergebniskombinationen 2
Gesamtgewicht 6,957 t
Abmessungen (metrisch) 18,000 x 9,583 x 6,600 m
Abmessungen (imperial) 59.06 x 31.44 x 21.65 feet
