Parametrischer Membran-Mautstellenentwurf mit Bogenfachwerken

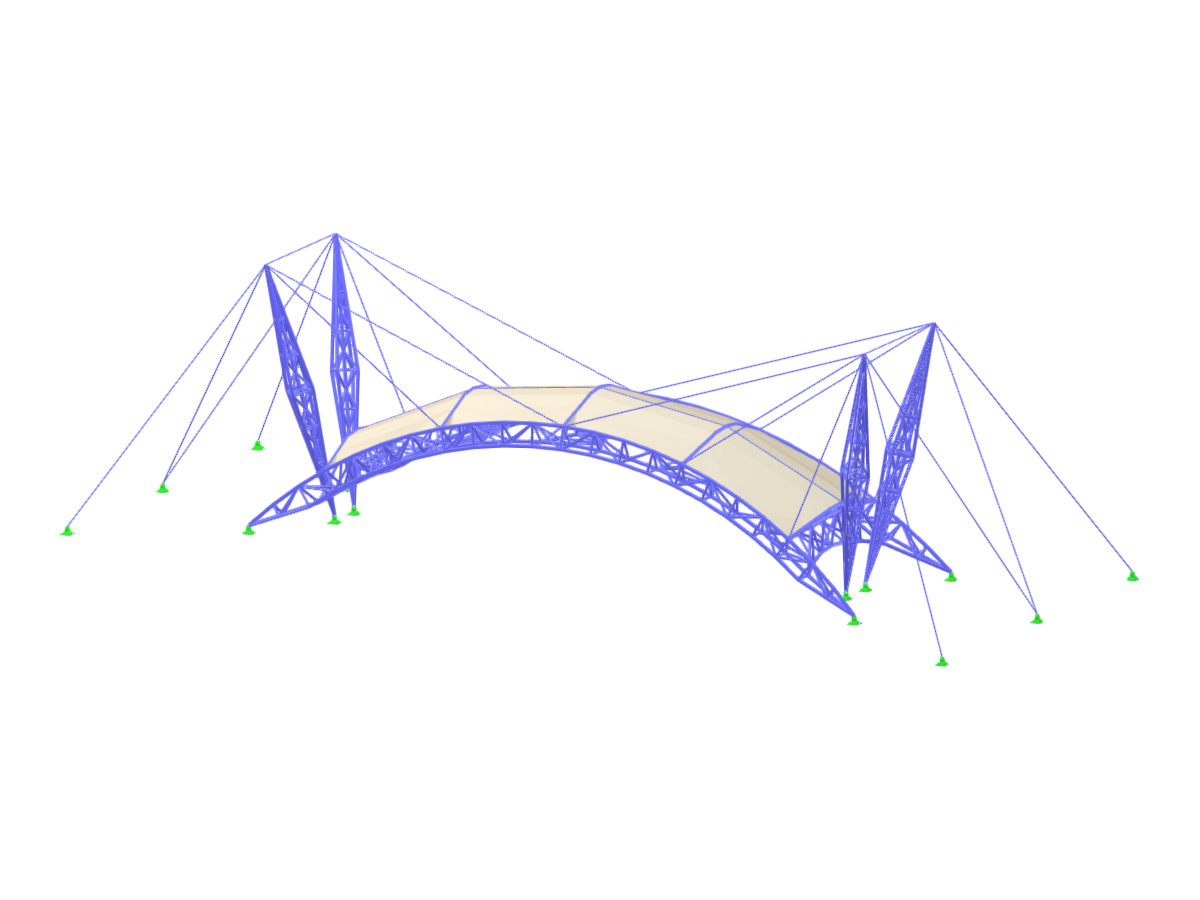

Parametrische Mautstation in Xi'an mit einer auf Bogenträgern gestützten Membrankonstruktion, Teil eines Autobahnprojekts.
Das Bild zeigt die Xi'an-Xixian North Ring Expressway Dawang Ramp Toll Station, die ein parametrisches Design aufweist. Die Mautstation verfügt über eine Membranstruktur, die von Bogenträgern gestützt wird. Dieses innovative architektonische Design verbessert sowohl Funktionalität als auch Ästhetik und vereint ingenieurtechnische Präzision mit modernen Bautechniken.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 408 |
| Anzahl Linien | 1285 |
| Anzahl Stäbe | 1269 |
| Anzahl Flächen | 24 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 305,967 t |
| Abmessungen (metrisch) | 130,000 x 34,000 x 49,000 m |
| Abmessungen (imperial) | 426.51 x 111.55 x 160.76 feet |
