19. Juni 2025
057375

Modell der Stahl-Schraubverbindung, exportiert von der Dachkonstruktion.

Modell 005794 | In RFEM modellierte Stahl-Schraubverbindung mit übertragenen Schnittgrößen aus der Dachkonstruktion.

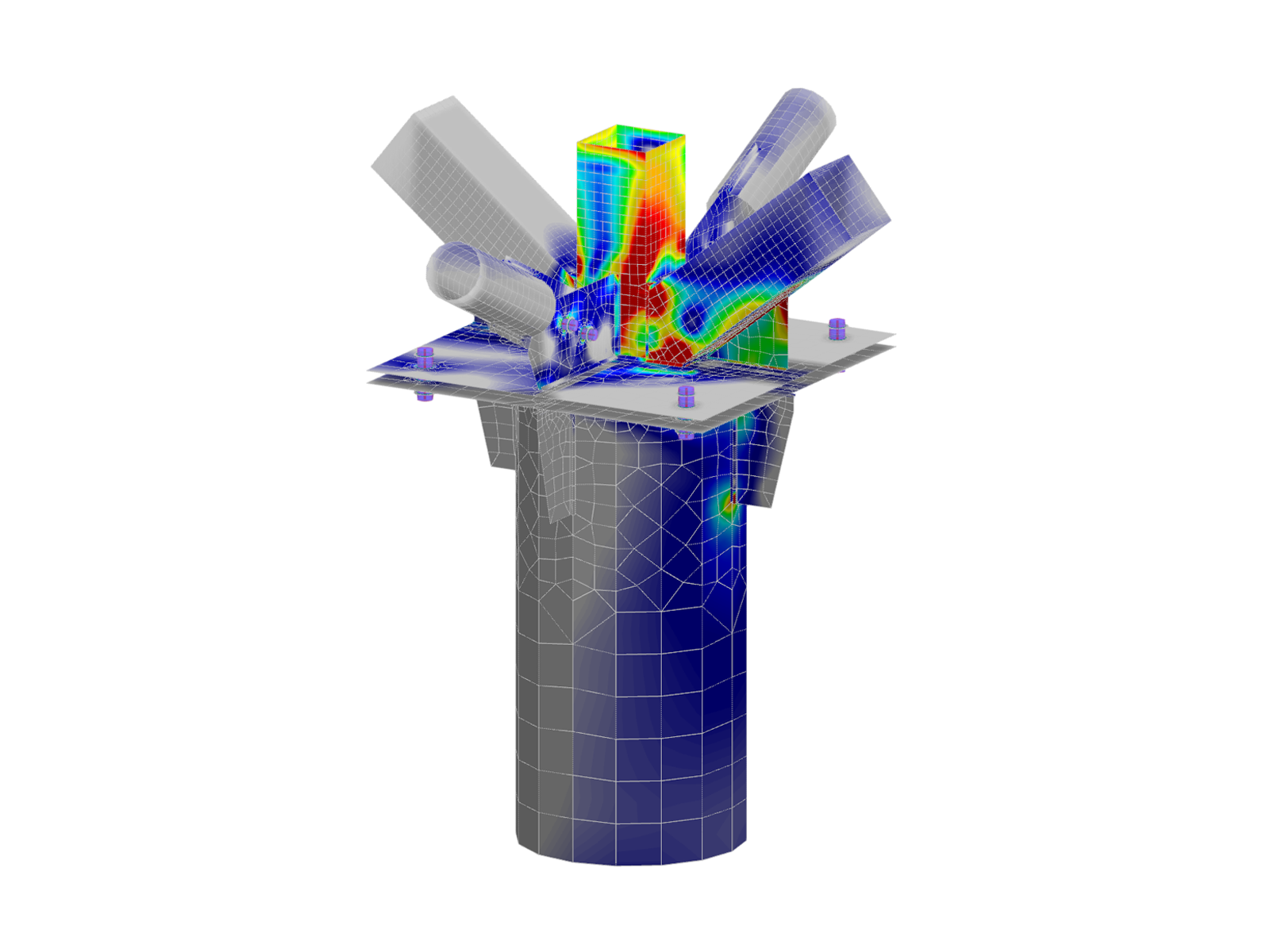

Das Bild zeigt ein RFEM-Modell einer detaillierten Stahl-Schraubverbindung. Dieses Bauteil wurde aus einem größeren Modell einer Dachkonstruktion exportiert, wobei die übertragenen Schnittgrößen berücksichtigt wurden, um eine genaue Analyse und Bemessung sicherzustellen. Die hohe Präzision der Darstellung verdeutlicht die Eignung der Schraubverbindung für den Einsatz in komplexen Struktursystemen.
Verwendet in
3D-Modell
Mehr über 3D-Modell
Spezifikationen
Anzahl Knoten 1424
Anzahl Linien 1390
Anzahl Stäbe 544
Anzahl Flächen 178
Anzahl Volumenkörper 0
Anzahl Lastfälle 1
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 0,116 t
Abmessungen (metrisch) 0,644 x 0,846 x 0,856 m
Abmessungen (imperial) 2.11 x 2.78 x 2.81 feet
