Visualisierung der Windanalyse einer Brücke für Fußgänger und Radfahrer

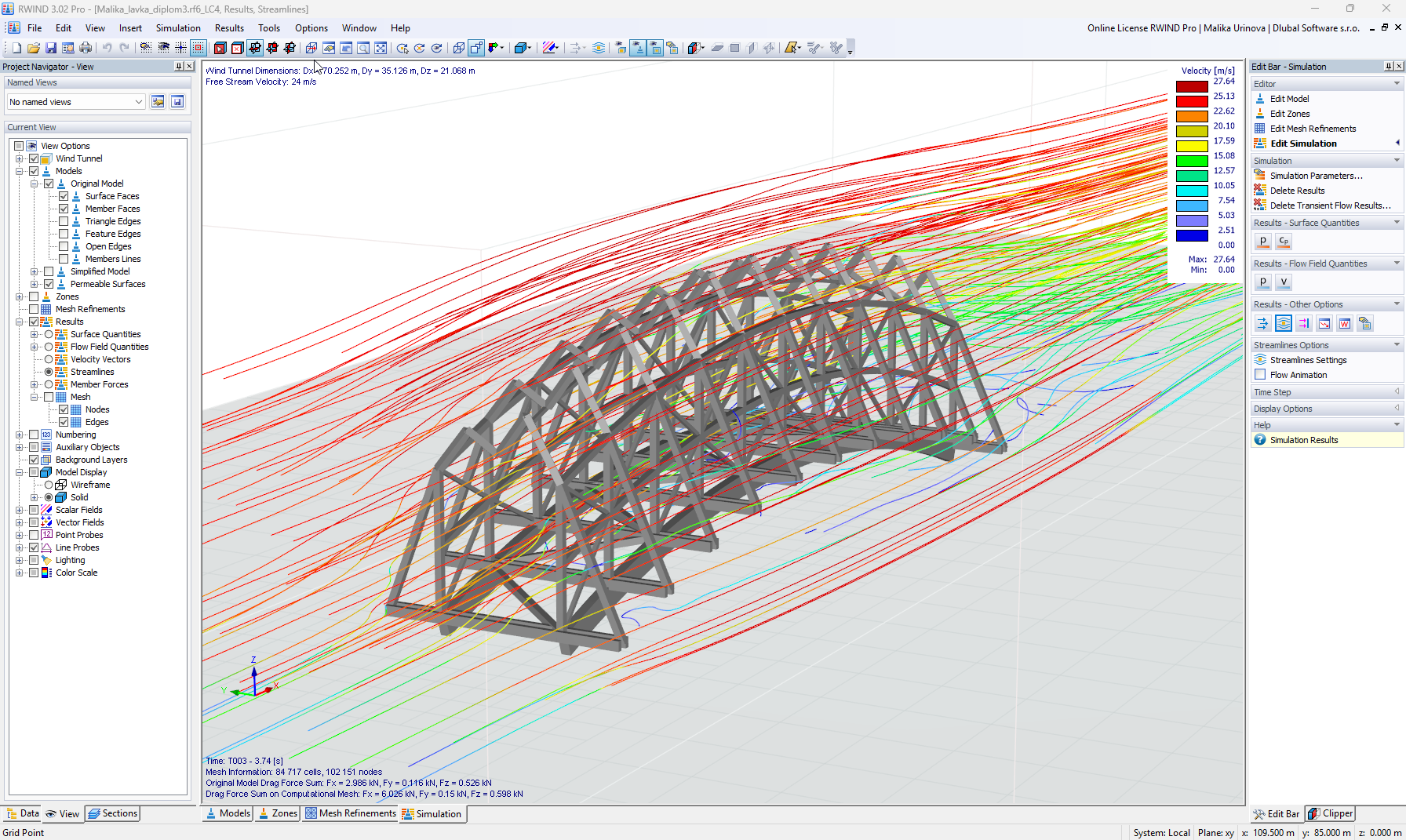

Die Windanalyse der Fußgänger- und Fahrradbrücke zeigt anhand einer Simulation in RWIND 3 die Strömungsmuster und die Konzentration der Windlasten.
Das Bild zeigt eine mit dem Programm RWIND 3 erstellte Windanalyse einer Fußgänger- und Fahrradbrücke, deren Stützbögen aus Brettschichtholz und andere Bauteile aus Massivholz bestehen. Die Simulation zeigt die Verteilung der Windgeschwindigkeit sowie die Strömungsmuster und verdeutlicht eine starke Beschleunigung über der Struktur und einen dahinter liegenden Wirbelbereich. Die höchste Windlast liegt an der windzugewandten Kante des Bogens. Die Strömungslinien zeigen eine partielle Durchdringung der Luftströmung sowie gute aerodynamische Eigenschaften.
