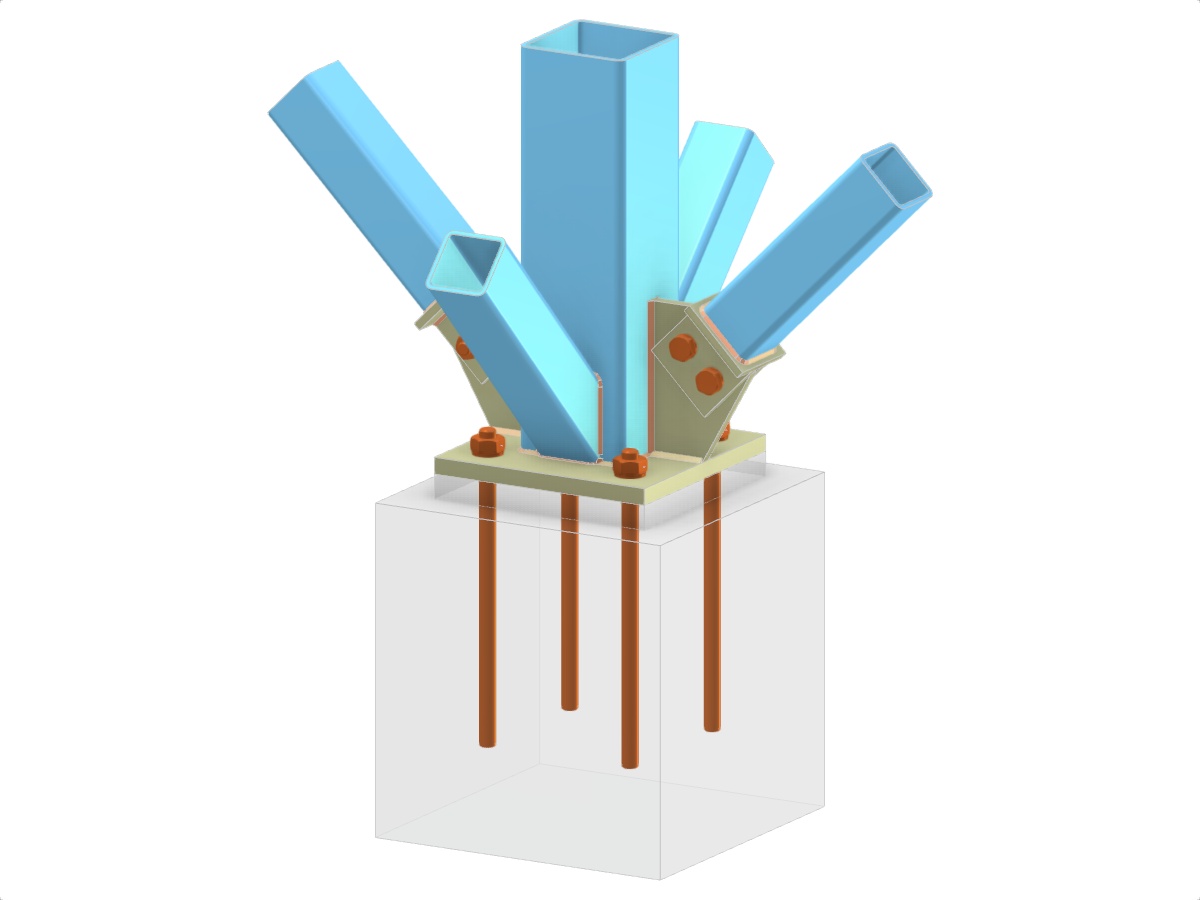

Modell 005817 | Stützenfuß mit geschweißten und geschraubten Diagonalen der vertikalen Ausfachung
Das Bild zeigt eine komplexe Konstruktion einer Stahlverbindung mit einem Stützenfuß mit rechteckigem Hohlprofil (RRO) und vier zusätzlichen RRO-Diagonalen. Sie umfasst eine Fußplatte und ein Knotenblech für erhöhte Stabilität. Die Verbindung besteht aus geschraubten und geschweißten Diagonalverbindungen, wobei eine Stirnplatte und eine Verbindungszunge sichtbar sind. Das System zeigt auch eine Verankerung im Fundament.
3D-Modell
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 6 |
| Anzahl Linien | 5 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,088 t |
| Abmessungen (metrisch) | 2,000 x 1,000 x 2,000 m |
| Abmessungen (imperial) | 6.56 x 3.28 x 6.56 feet |
