Modell 005835 | Glasfassadenwand | ASTM E1300

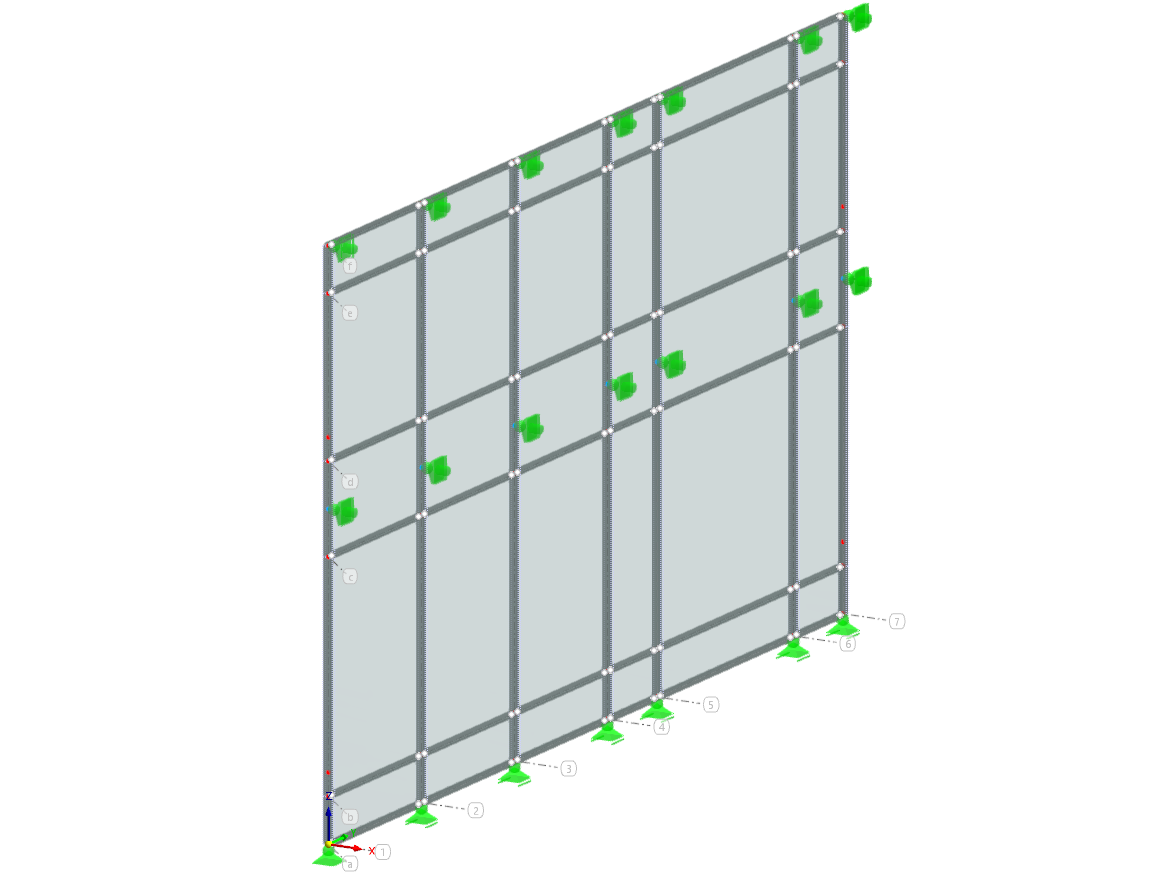

Das Bild zeigt eine Glasfassade, die mit Aluminium-Strangpressprofilen abgestützt wird. Das Glas wird gemäß ASTM E1300-24 bemessen, wobei der Schwerpunkt auf Leistungsparametern wie der Widerstandsfähigkeit gegen Windlasten liegt. Das Tragwerkssystem umfasst Aluminiumelemente, die gemäß den ADM 2020-Normen bemessen wurden und optimale Festigkeit und Dauerhaftigkeit gewährleisten. Die Konstruktion verbindet moderne architektonische Ästhetik mit robusten technischen Methoden.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 53 |
| Anzahl Linien | 71 |
| Anzahl Stäbe | 71 |
| Anzahl Flächen | 30 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 14 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 6,719 t |
| Abmessungen (metrisch) | 0,000 x 7,620 x 12,649 m |
| Abmessungen (imperial) | 0 x 25 x 41.5 feet |
