KB 001968 | Eingebetteter Zweikammerbehälter unter Auftrieb - Änderung Erddruck unter Auftrieb
KB 001968 | Eingebetteter Zweikammerbehälter unter Auftrieb

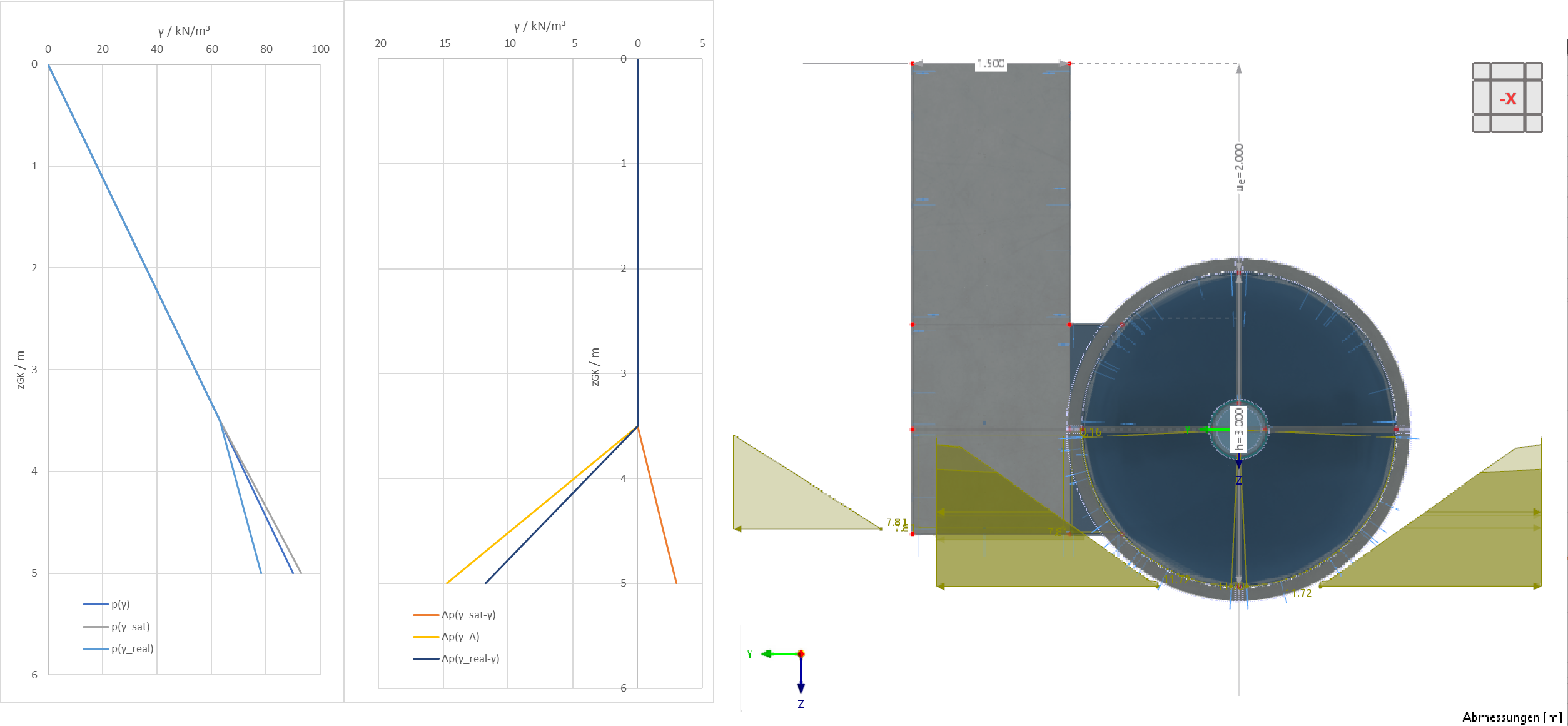

Darstellung der Ermittlung der auf den Tank einwirkenden Änderung des Erddrucks aus anstehenden Grundwasser.
(Links: Belastungsverteilung über die Tiefe - p(γ) Erddruck aus Wichte-feucht, p(γsat) Erddruck mit Wichte-gesättigt ab Grundwasserspiegel, p(γreal) tatsächliche Verteilung (Wichte-gesättigt unter Auftrieb ab Grundwasserspiegel);
Mitte: Änderung Belastungsverteilung über Tiefe - Δp(γsat-γ) Sättigung ab Grundwasserspiegel, Δp(γA) - Auftrieb ab Grundwasserspiegel, Δp(γreal-γ) - Aufzubringende Belastung für Änderung Erddruck von feschtem Zustand zu Zustand mit anstehendem Grundwasser;
Rechts: Modell aus Ansicht x-Richtung mit aufgebrachter Belastung für Erddrucksänderung (Δp(γreal-γ))
