Verformungsanalyse des Bannwaldturms in RFEM

Darstellung der Verformungsanalyse des Waldturms mit RFEM

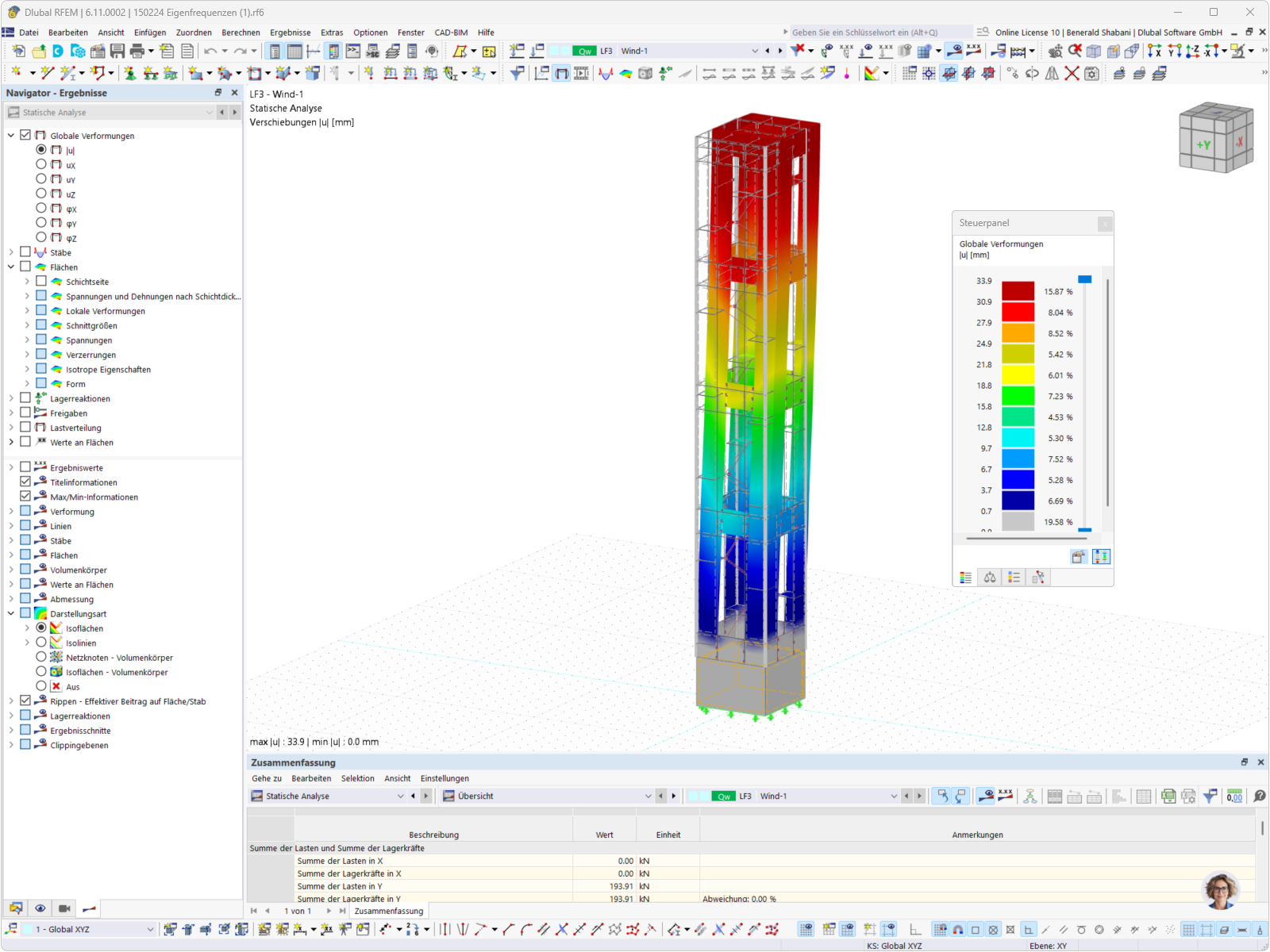

Das Bild zeigt die Verformungsanalyse eines Aussichtsturms, dargestellt im RFEM-Programm. Zu sehen sind Diagramme und Modelle, die durch eine detaillierte Analyse der Strukturverformungen entstanden sind. Die Verformungen werden farblich abgestuft visualisiert, um unterschiedliche Belastungen des Bauwerks darzustellen. © Ingenieurbüro Wirth Haker
Verwendet in
3D-Modell
Kein Download möglich Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
Anzahl Knoten 640
Anzahl Linien 1017
Anzahl Stäbe 142
Anzahl Flächen 122
Anzahl Volumenkörper 0
Anzahl Lastfälle 4
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 1
Gesamtgewicht 103.260 t
Abmessungen (metrisch) 5.000 x 37.200 x 5.000 m
Abmessungen (imperial) 16.4 x 122.05 x 16.4 feet
