Verformungsanalyse des zweiten Gebäudeteils in RFEM

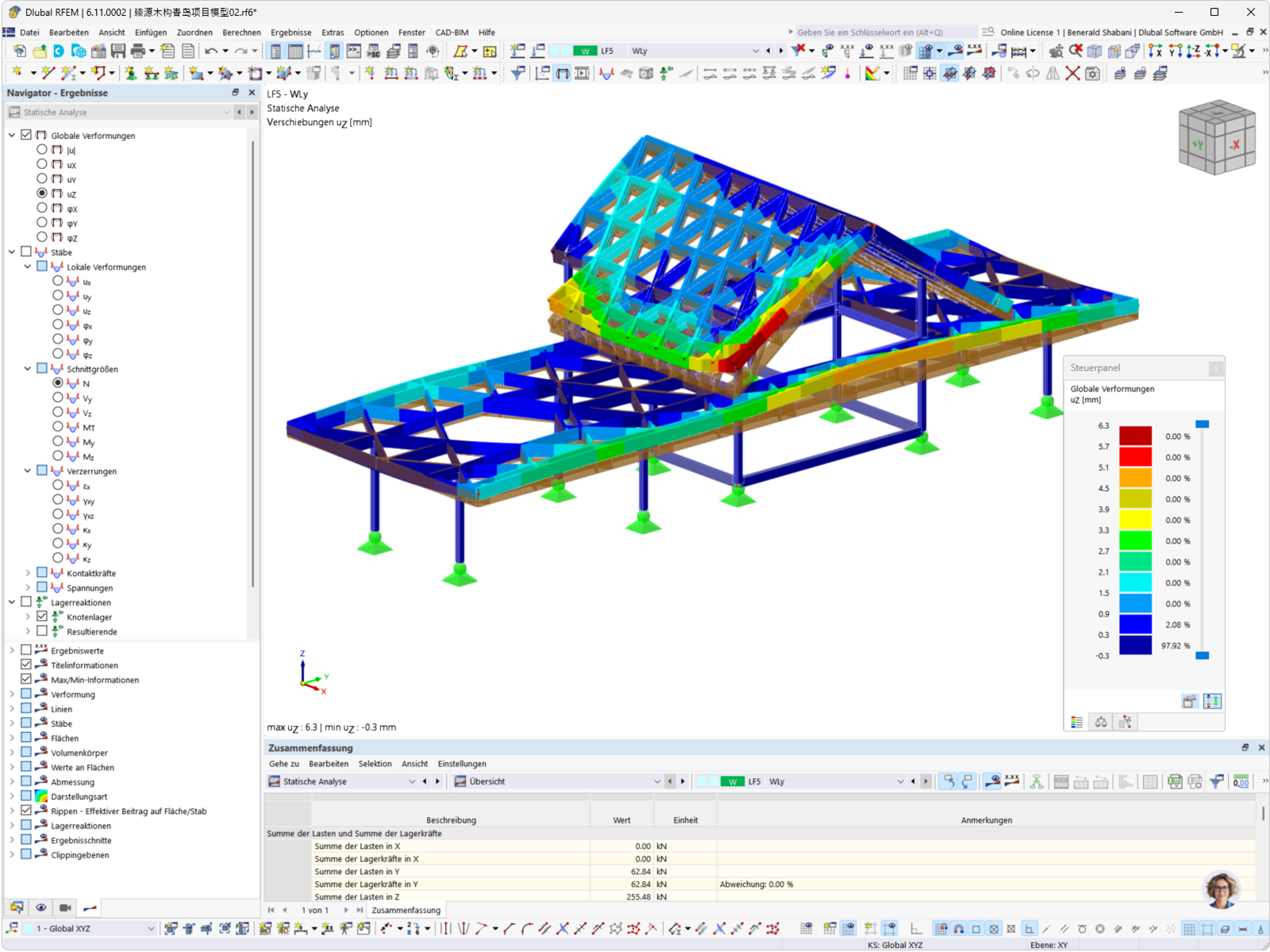

Holz-Gitterdach deformationsbild von RFEM-Software gezeigt.
Die Abbildung zeigt eine Verformungsanalyse einer Holzgitterstruktur, erstellt in der RFEM-Software. Die analysierte Struktur ist ein Dachsystem aus Holz, welches verschiedene Lastfälle abbildet. Die Verformungen werden in unterschiedlichen Farben hervorgehoben, um Stresspunkte zu identifizieren. Diese Visualisierung erleichtert das Verständnis der strukturellen Auswirkungen von Lasten auf Holzsysteme. © Shanghai Zhenyuan Timber Structure Design Engineering Co., Ltd.
3D-Modell
Spezifikationen
| Anzahl Knoten | 304 |
| Anzahl Linien | 630 |
| Anzahl Stäbe | 630 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 10 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 90.466 t |
| Abmessungen (metrisch) | 50.648 x 40.654 x 147.702 m |
| Abmessungen (imperial) | 166.17 x 133.38 x 484.59 feet |
