Darstellung der effektiven/setzungserzeugenden Spannung

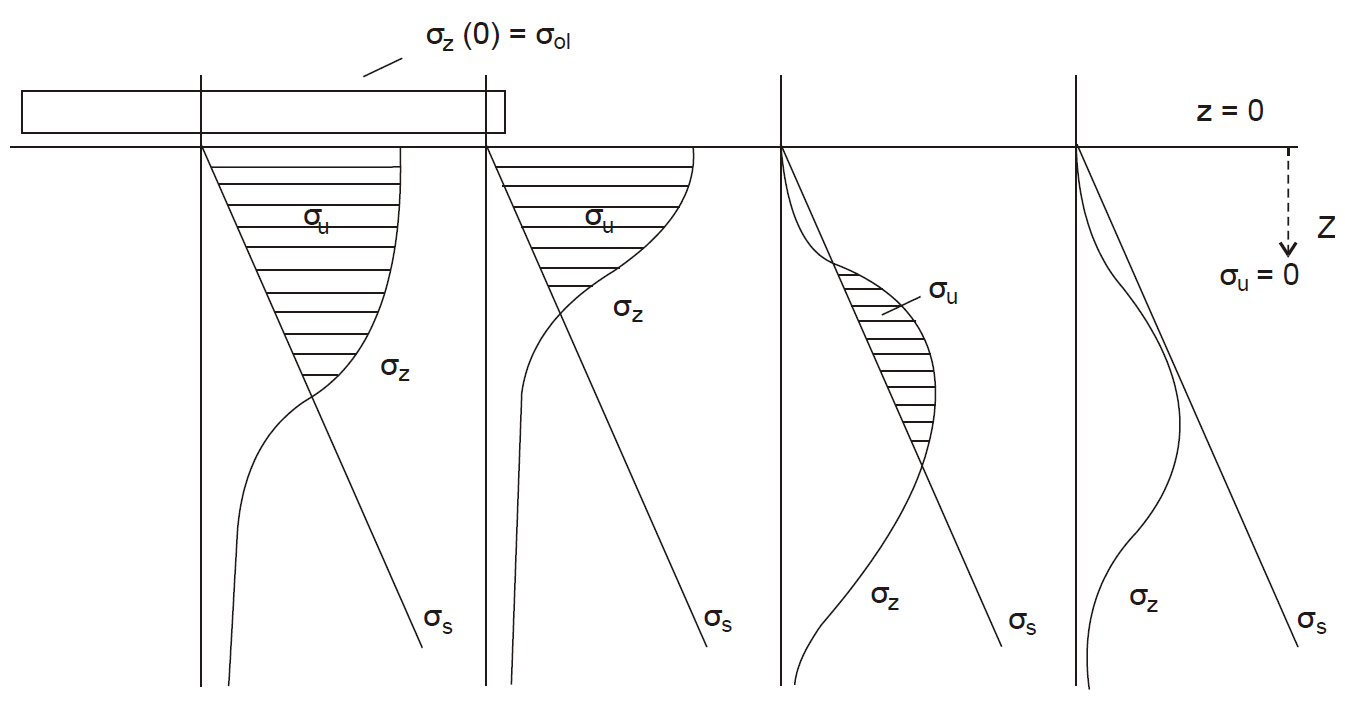

Das Bild zeigt die schematische Darstellung der effektiven/setzungserzeugenden Spannung σu in Abhängigkeit der Tiefe an vier Schnitten in horizontaler Richtung in Bezug zum Fundament. Bestimmt wird dies aus der Auflastspannung σz, welche mit der faktorisierten Initialspannung σs (aus Bodeneigengewicht) reduziert wird. (Bildquelle: Abbildung 4.1 "Jiří Buček. Untersuchung der Interaktion von Bauwerken und dem Boden anhand der Theorie des elastischen Halbraums und dem normgerechten Bodenmodell. Dissertation. Brünn 2009.")
