Stützenfußverbindung aus Stahl mit Steifen und Verankerung

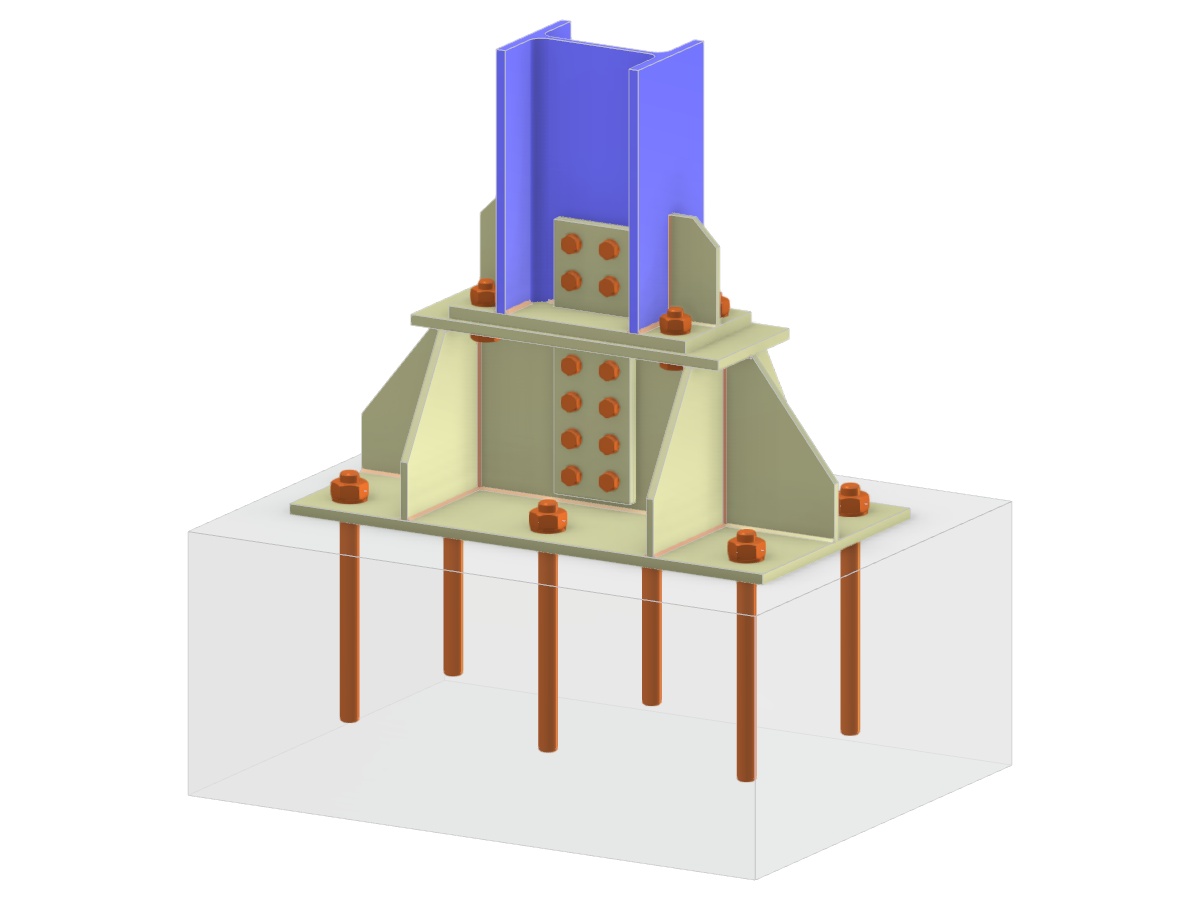

Detaillierte Ansicht einer Stützenfußverbindung aus Stahl mit Fußplatte, I-Profil, Steifen und Verankerungselementen für strukturelle Stabilität.
Das Bild zeigt eine Verbindung eines Stützenfußes aus Stahl, wobei die wichtigsten Bauteile hervorgehoben sind: eine Fußplatte, ein I-Profil, Steifen und Rippen. Die Fußplatte ist über Platte-zu-Platte-Verbindungen mit dem I-Profil verbunden, was die Stabilität erhöht. Die Steifen und Rippen sorgen für eine zusätzliche Verstärkung der Fußkonstruktion. In das Betonfundament eingelassene Verankerungselemente sichern die Konstruktion fest an ihrem Platz.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,101 t |
| Abmessungen (metrisch) | 0,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 0 x 3.28 x 0 feet |
