Kritische Verzweigungslast zu Anzahl der Elemente

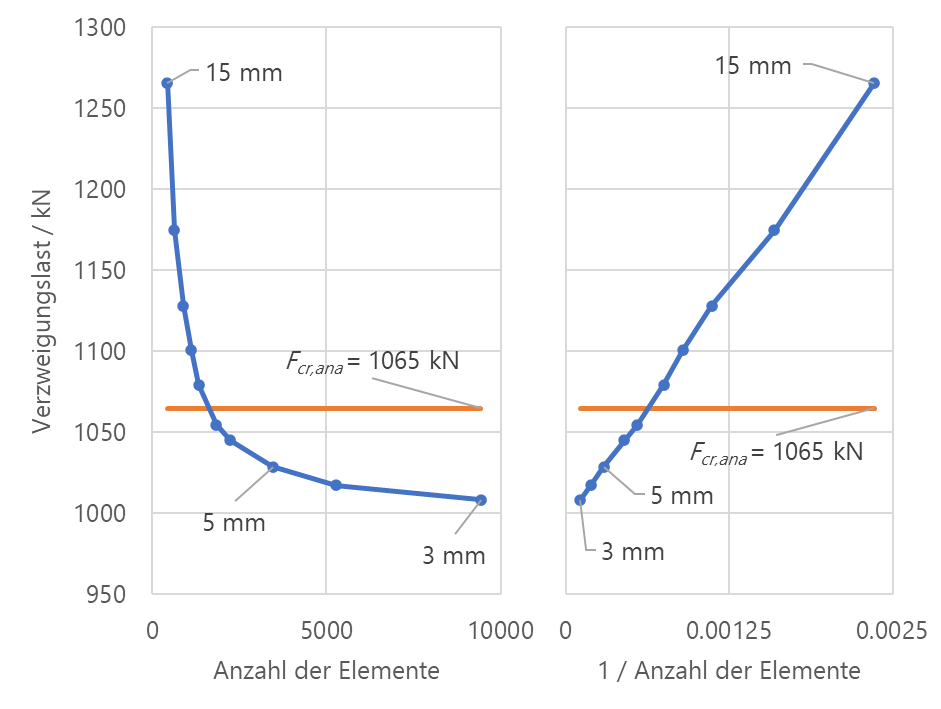

Diese Abbildung zeigt die Ergebnisse einer Netzkonvergenzstudie zur Untersuchung der kritischen Verzweigungslast einer Aluminiumschale mit unterschiedlicher Netzgröße. Dargestellt ist hier die kritische Verzweigungslast in Abhängigkeit der Anzahl der Elemente (links) bzw. deren Reziprogwert. Zusätzlich ist die analytisch ermittelte ideale Verzweigungslast markiert.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 6 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.001 t |
| Abmessungen (metrisch) | 1.050 x 0.200 x 0.100 m |
| Abmessungen (imperial) | 3.44 x 0.66 x 0.33 feet |
