Äquivalente Spannungen und plastische Dehnung der Top-Seat- und Double-Web-Cleat-Verbindung (TSWAC)

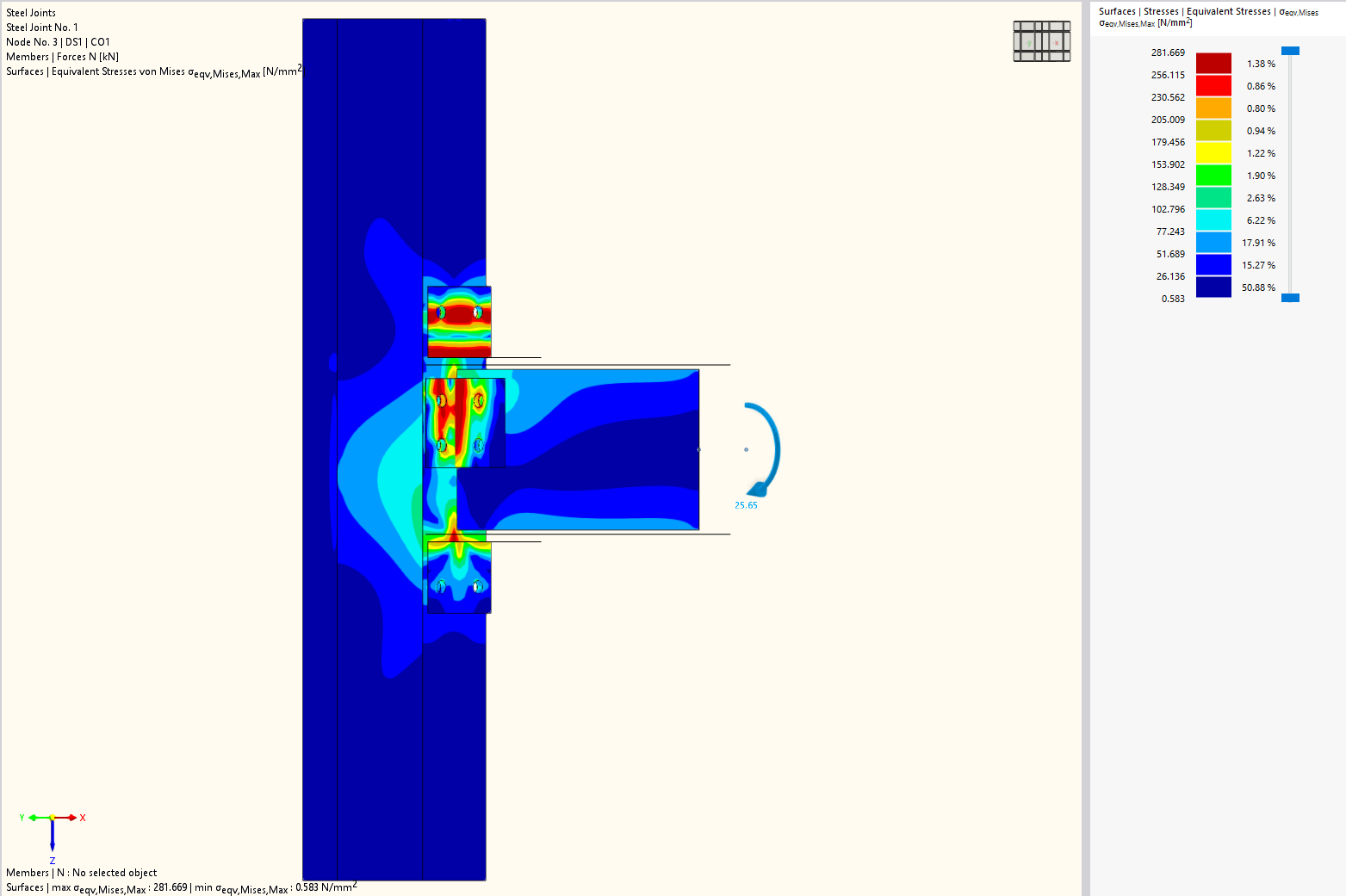

Das Bild zeigt die Verteilung der Vergleichsspannungen und der plastischen Dehnung in einer Anschlusskonfiguration mit Kopfplatte und doppeltem Stegblech in einer Stahlkonstruktion.
Diese Visualisierung veranschaulicht die äquivalente Spannungsverteilung und die Bereiche plastischer Dehnung innerhalb einer Stahlverbindung, insbesondere einer Top-Seat- und Double-Web-Cleat-(TSWAC-)Konfiguration. Diese Grafiken bieten wichtige Einblicke in die Spannungskonzentration und potenzielle Verformungszonen innerhalb der Verbindung.
