Ausnutzung des Gleitsicherheitsnachweises für Betonfundamente in RFEM 6
Ausnutzung des Gleitnachweises unter einem Einzelfundament in RFEM 6

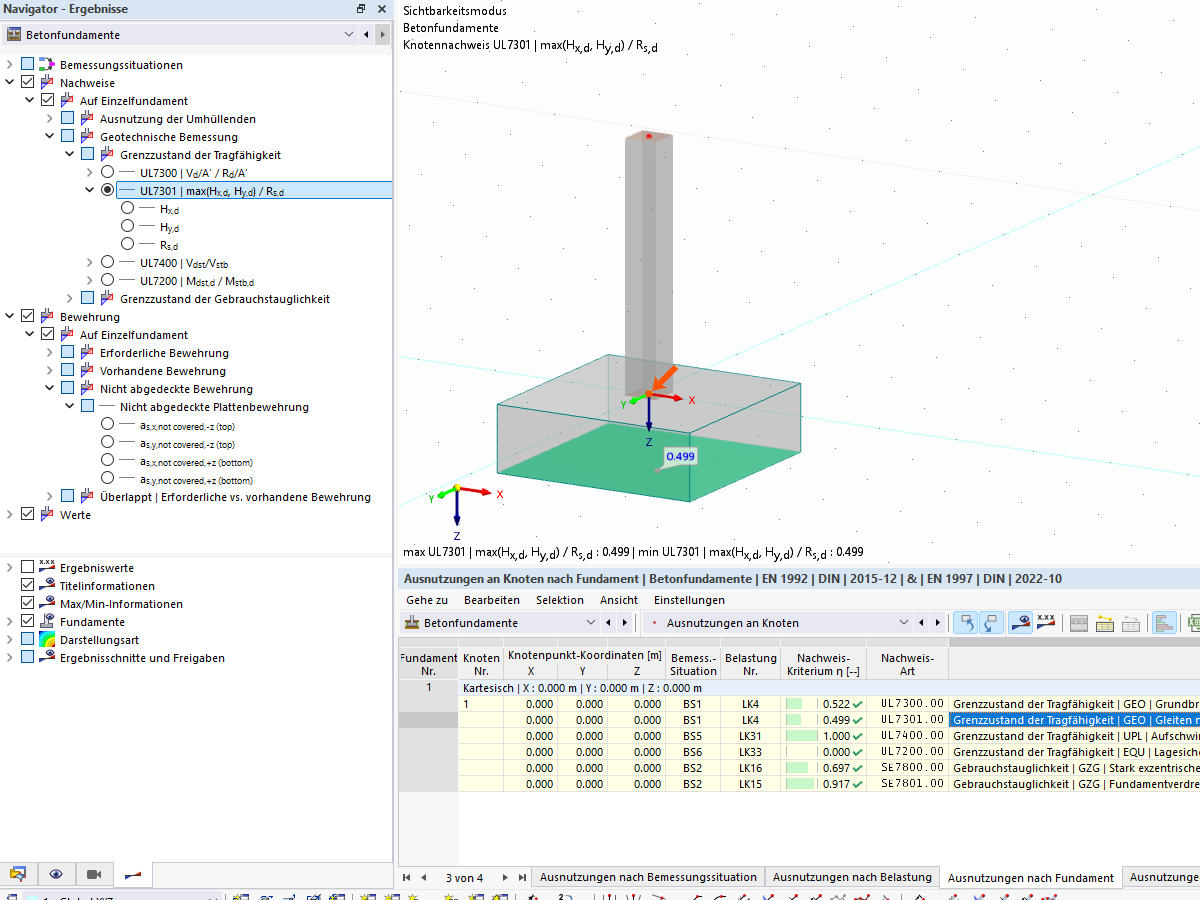

Die Abbildung zeigt die grafische Darstellung der Ausnutzung des Gleitsicherheitsnachweises (UL7301) für ein Einzelfundament in RFEM 6. Im Navigator ist der entsprechende Nachweis ausgewählt. Die dargestellte Isofläche unterhalb der Fundamentplatte visualisiert die Ausnutzung infolge horizontaler Einwirkungen. Grundlage des Nachweises ist das Verhältnis aus einwirkenden Horizontalkräften und verfügbarem Gleitwiderstand. Die zugehörigen Ergebnisse werden zusätzlich tabellarisch im unteren Bereich ausgegeben.
