Ausnutzung bei stark exzentrischer Belastung eines Betonfundaments

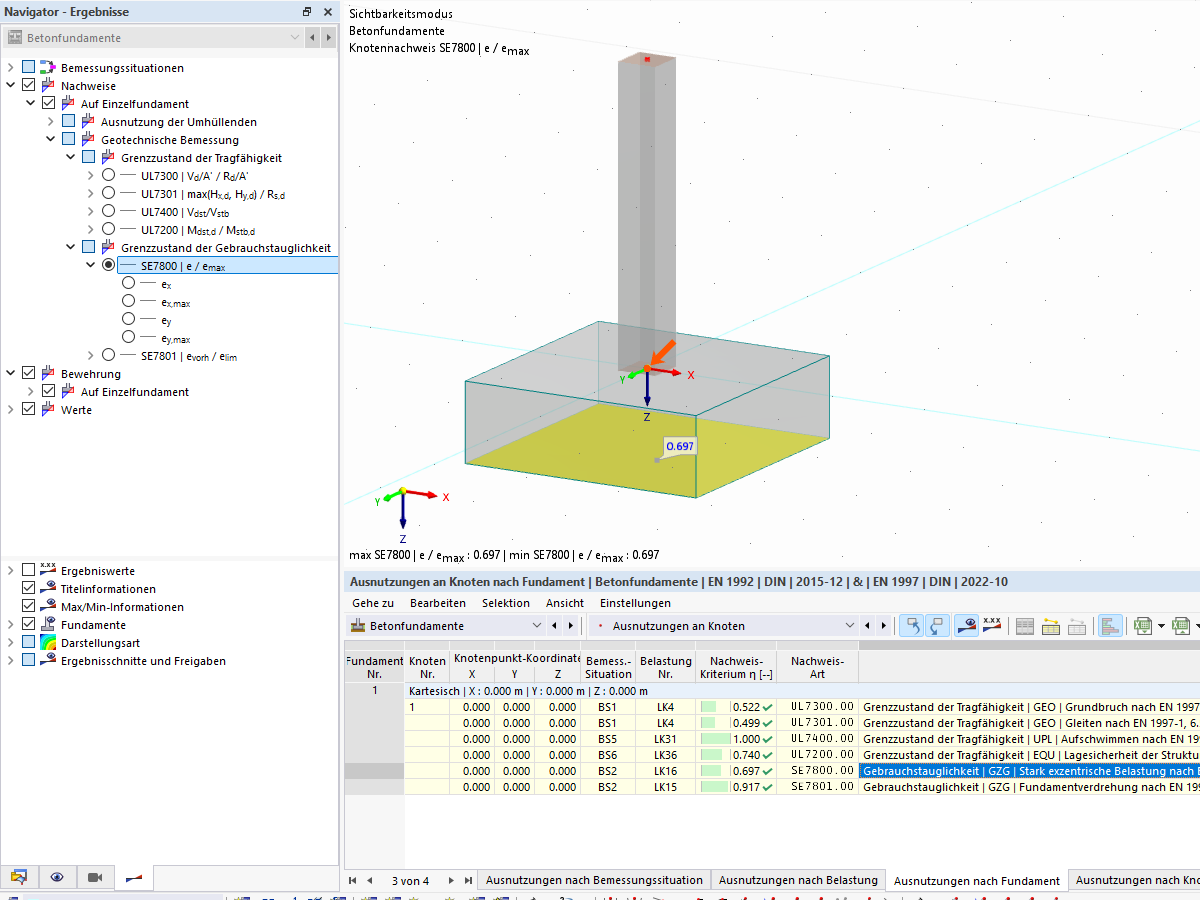

Ausnutzung des Gebrauchstauglichkeitsnachweises für stark exzentrische Belastung eines Betonfundaments
Die Abbildung zeigt die Ausnutzung des Gebrauchstauglichkeitsnachweises für stark exzentrische Belastung (SE7800) eines Betonfundaments. Bewertet wird die Lage der Resultierenden der Belastung innerhalb der Fundamentfläche. Mit zunehmender Exzentrizität verschiebt sich die Resultierende in Richtung Fundamentrand, wodurch die Bodenpressung ungleichmäßig verteilt wird. Die dargestellte Ausnutzung gibt an, wie stark die zulässige Exzentrizität ausgenutzt ist. Bei Überschreitung des Grenzwerts kann es zu Teilabhebungen und damit zu unzulässigen Zugspannungen in der Bodenfuge kommen.
