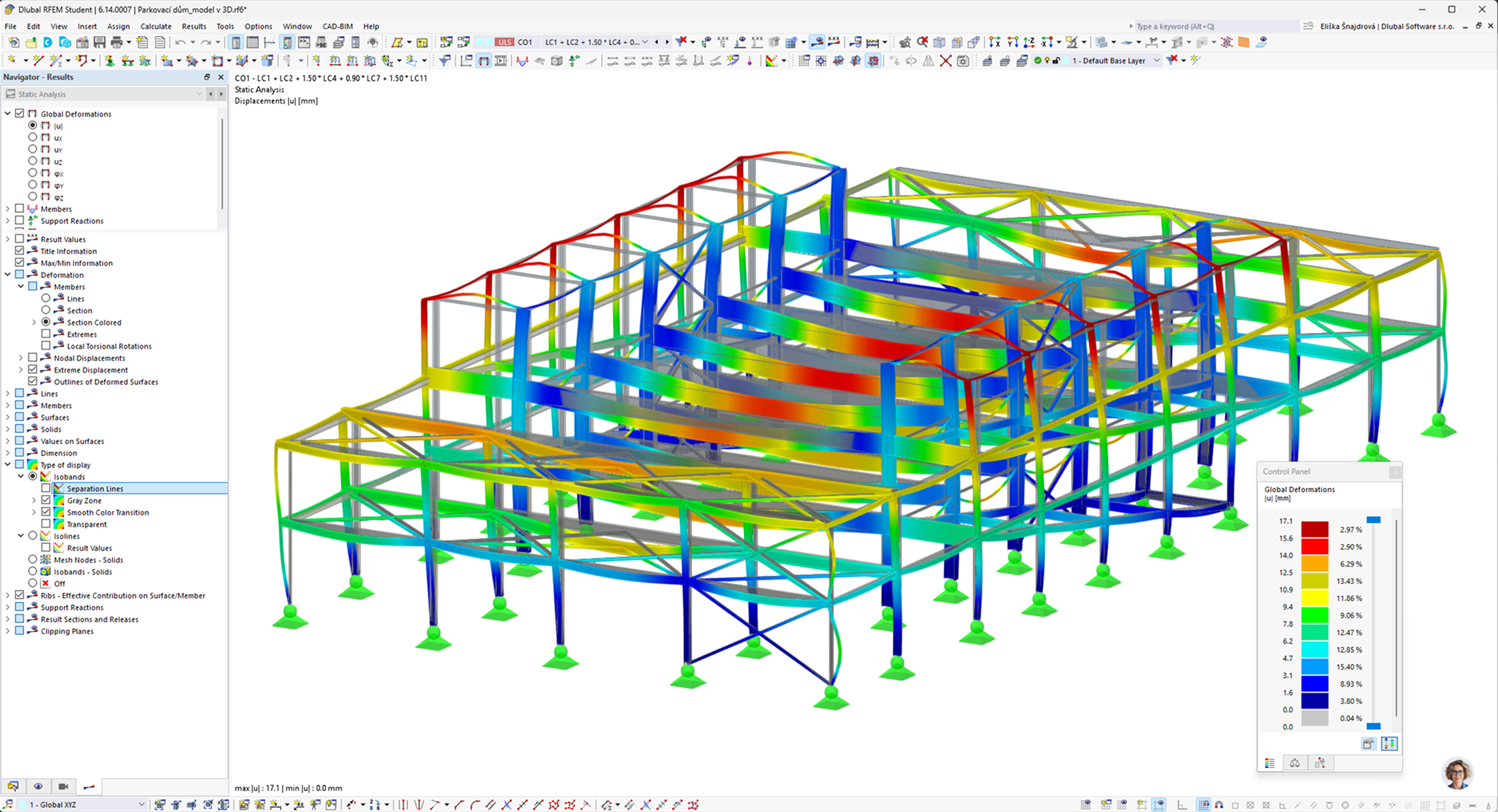

3D-Modell der zweigeschossigen Stahlkonstruktion des Parkhauses der Tschechischen Technischen Universität in Čelákovice.
3D-Modell der zweigeschossigen Stahlkonstruktion des Parkhauses der Tschechischen Technischen Universität in Čelákovice.
3. Juni 2026
063035

Stahlkonstruktion Parkhaus mit Bauteildetails

3D-Modell der zweigeschossigen Stahlkonstruktion des Parkhauses der Tschechischen Technischen Universität in Čelákovice.
Modell der Stahlkonstruktion eines Parkhauses zeigt eine zweigeschossige Struktur mit einem Haupttragsystem aus Rahmen mit HEA 500-Stützen und geschweißten I800/250-Riegeln. Die Spannweite der Riegel beträgt 16,5 m mit einer leichten Satteldachneigung von 1,75 %. Das Objekt umfasst Vordächer, die an die Hauptkonstruktion anschließen, und verwendet HEA 220-Stützen und IPE 300-Waagebalken für die Giebelwände. Das Modell wurde von Irina Okilova von der ČVUT im Rahmen des Wettbewerbs Dlubal Talent erstellt.
