Parameterstudie zur Gewichtsoptimierung | Ergebnisse

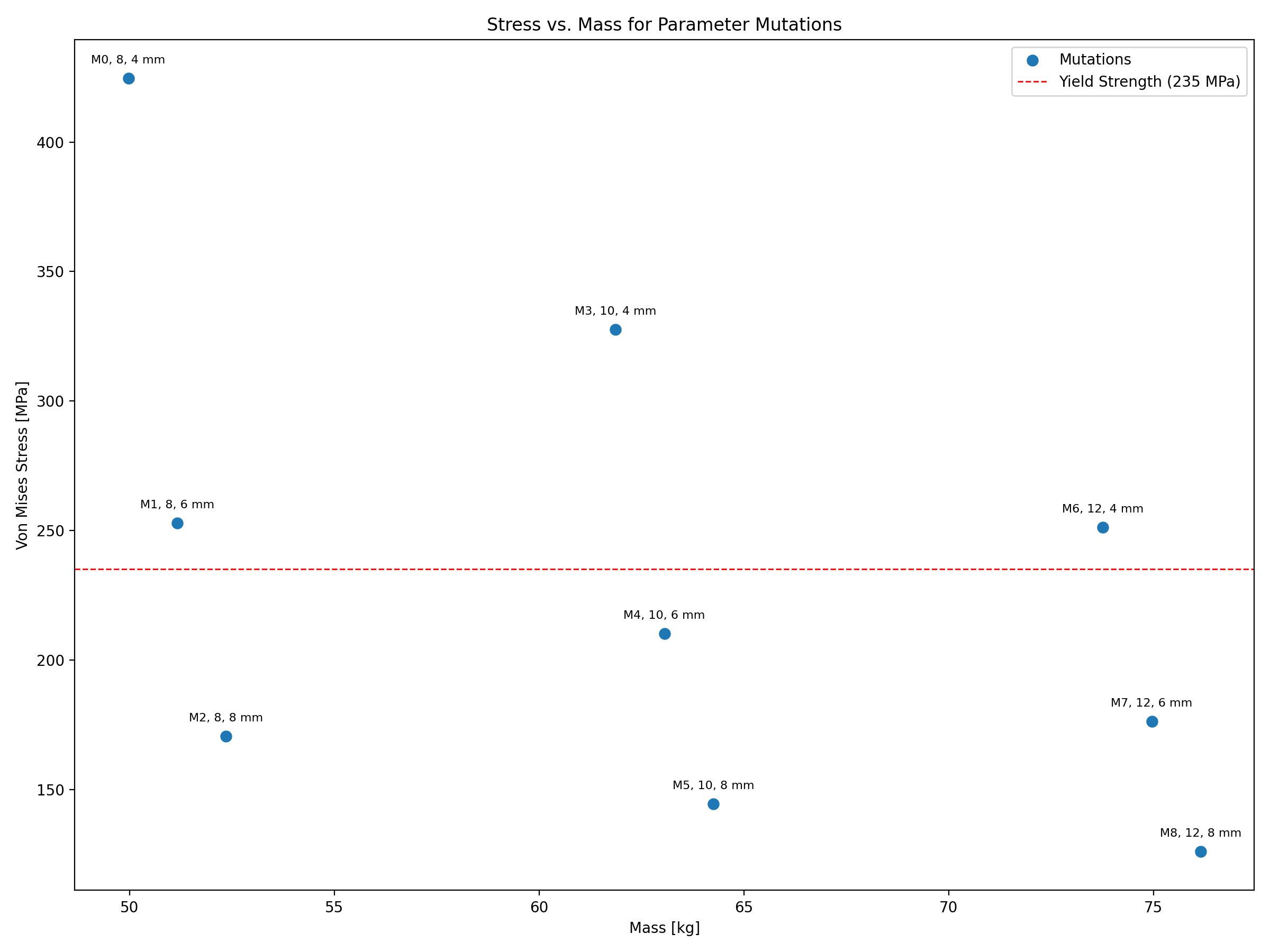

Das Bild zeigt die Ergebnisse der Parameterstudie zur Gewichtsoptimierung als Diagramm der von Mises Spannungen zu dem Gesamtgewicht der Struktur. Zusätzlich wurden die einzelnen Mutationen mit den zugehörigen Werten markiert.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 13 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.076 t |
| Abmessungen (metrisch) | 0.488 x 0.750 x 0.188 m |
| Abmessungen (imperial) | 1.6 x 2.46 x 0.62 feet |
