Durchlaufträger mit Gelenken und überstehenden Enden

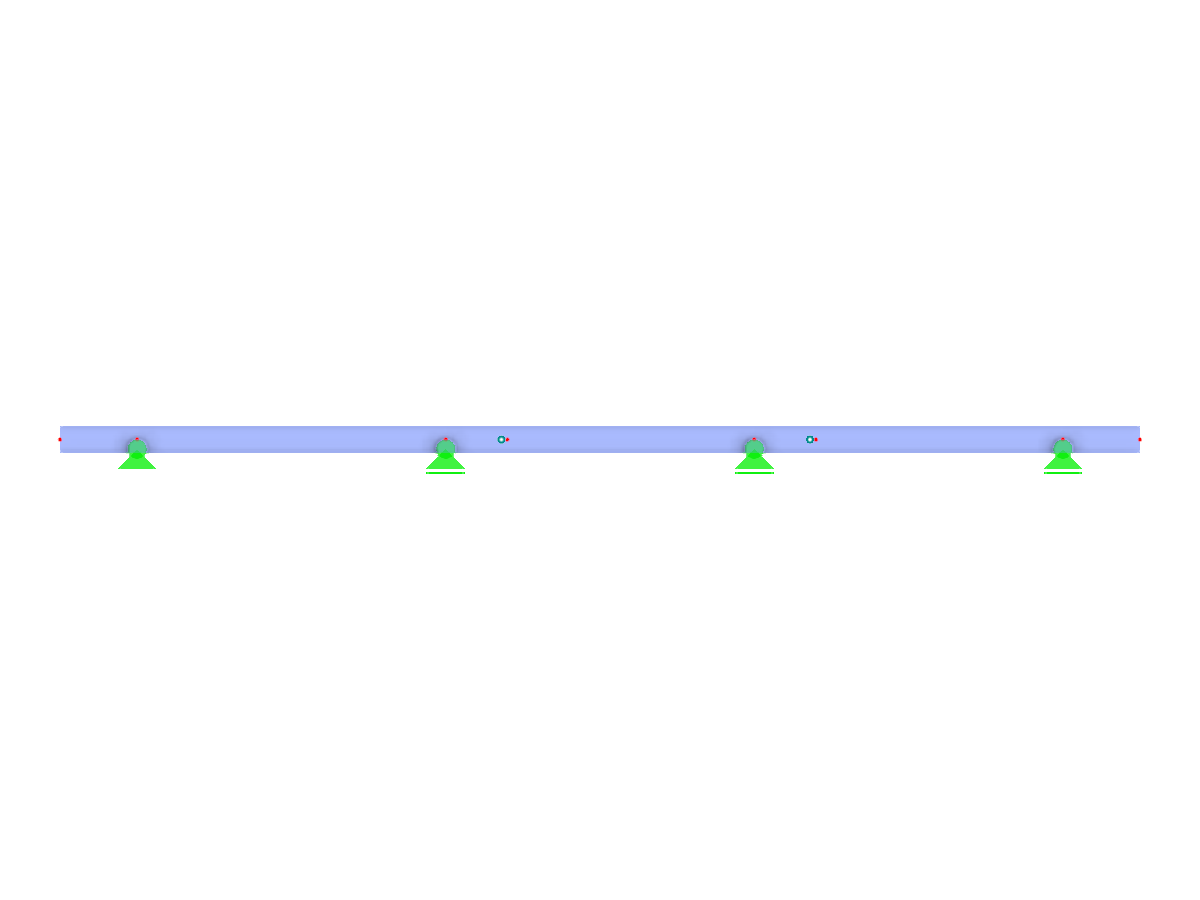

Ein durchlaufender Gerberträger mit einer Gelenkkonfiguration, die ein erstes gelenkfreies Feld, nachfolgende Felder mit je einem Gelenk und auskragende Enden aufweist.
Die Abbildung zeigt einen als Gerberträger konzipierten Durchlaufträger, der Gelenke in seiner Struktur aufweist. Die Anordnung beginnt mit einem gelenkfreien Feld, gefolgt von Querschnitten, die jeweils ein Gelenk aufweisen. Die Trägerenden ragen über die Auflager hinaus und werden als Kragarme bezeichnet.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 8 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,131 t |
| Abmessungen (metrisch) | 7,000 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 22.97 x 0 x 0 feet |
