Durchlaufträgerentwurf mit Gelenken und Kragenden

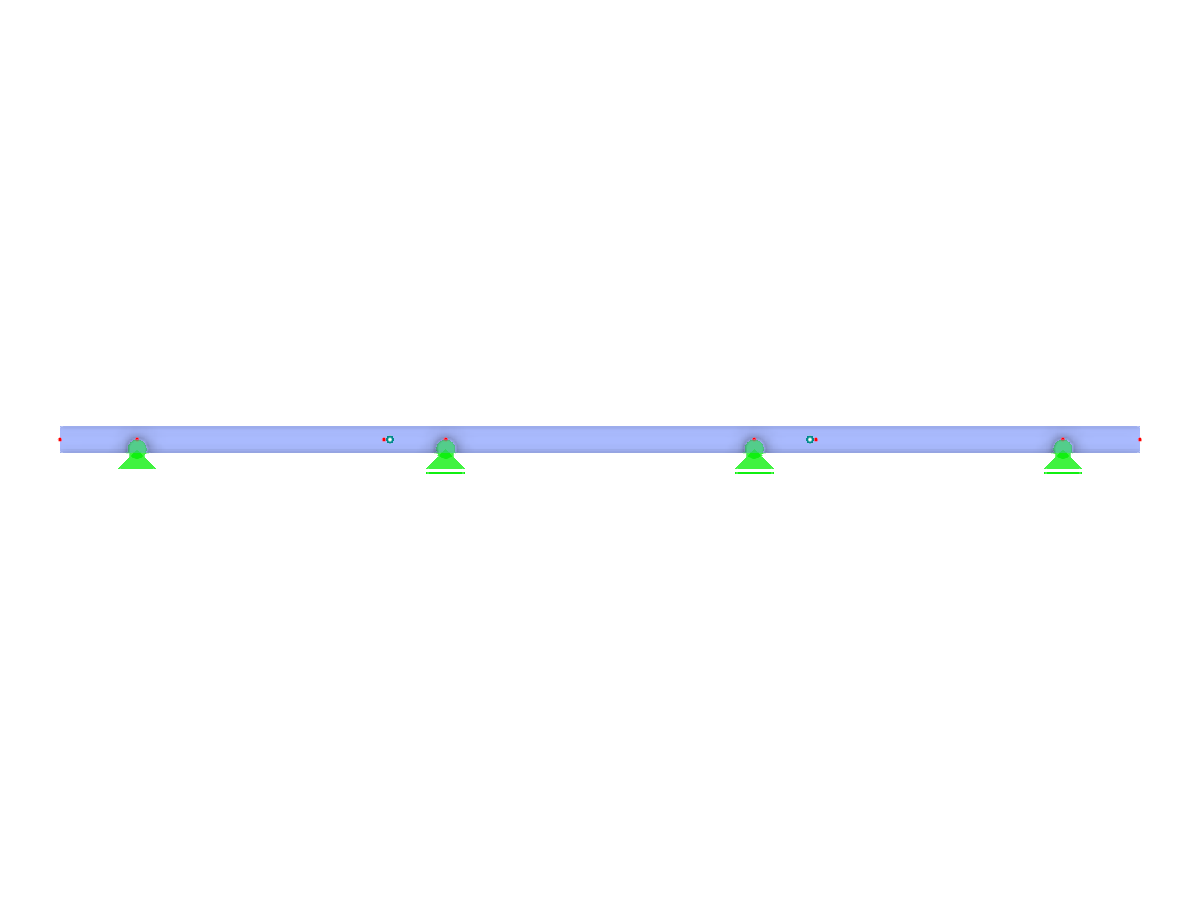

Diagramm eines Gerberträgers mit Gelenken in ungeraden Feldern und Kragarmenden, das die konstruktiven Merkmale der Tragwerksplanung demonstriert.
Das Bild zeigt eine Darstellung eines kontinuierlichen Trägers mit Gelenken, die an bestimmten Punkten eingefügt sind, um einen Gerberträger zu erzeugen. Die Trägerkonstruktion umfasst ungerade Felder, die mit Gelenken und beidseitigen Auskragungen versehen sind. Gelenke ermöglichen eine Rotationsbewegung, die bei der Bemessung verwendet werden kann, um Analyse und Konstruktion zu vereinfachen. Diese strukturelle Konfiguration ist ideal, um die Lastverteilung effizient zu steuern.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 8 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,131 t |
| Abmessungen (metrisch) | 7,000 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 22.97 x 0 x 0 feet |
