Bemessung von V-Verbänden in Stahlkonstruktionen

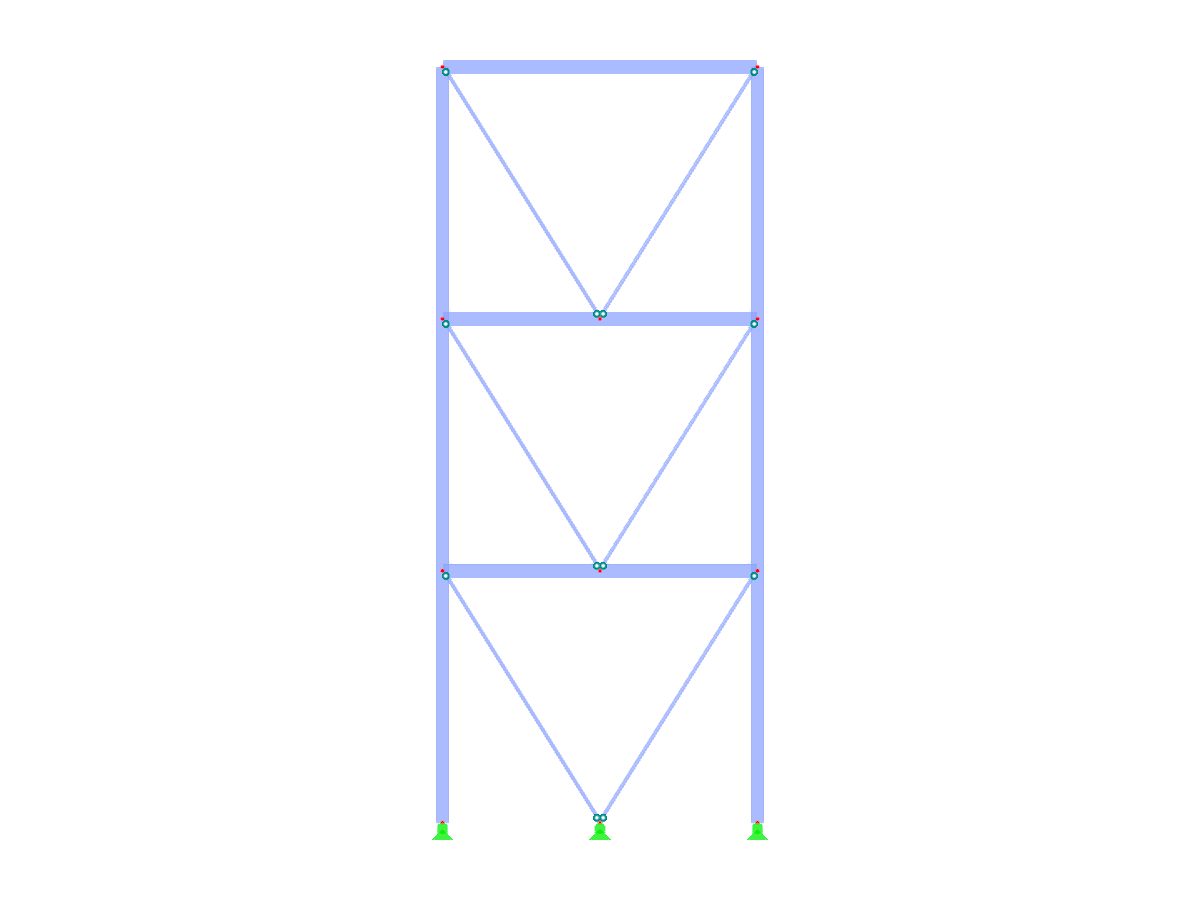

Stahlkonstruktion mit einem V-Aussteifungssystem für verbesserte Stabilität und Lastverteilung.
Das Bild zeigt eine Stahlkonstruktion mit einem V-Verbandssystem, auch bekannt als Chevron-Verband. Diese Verbandskonfiguration wird typischerweise verwendet, um die strukturelle Stabilität zu erhöhen und Lasten effizient im gesamten Tragwerk zu verteilen. Die Konfiguration verbessert das Verhalten von Stahlkonstruktionen unter verschiedenen Lasten. Das Bild erfasst eine Detailansicht der Verbandsanordnung.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 11 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 17 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,100 t |
| Abmessungen (metrisch) | 5,000 x 12,000 x 0,000 m |
| Abmessungen (imperial) | 16.4 x 39.37 x 0 feet |
