Stahlstruktur W-Aussteifung Bemessungsanalyse

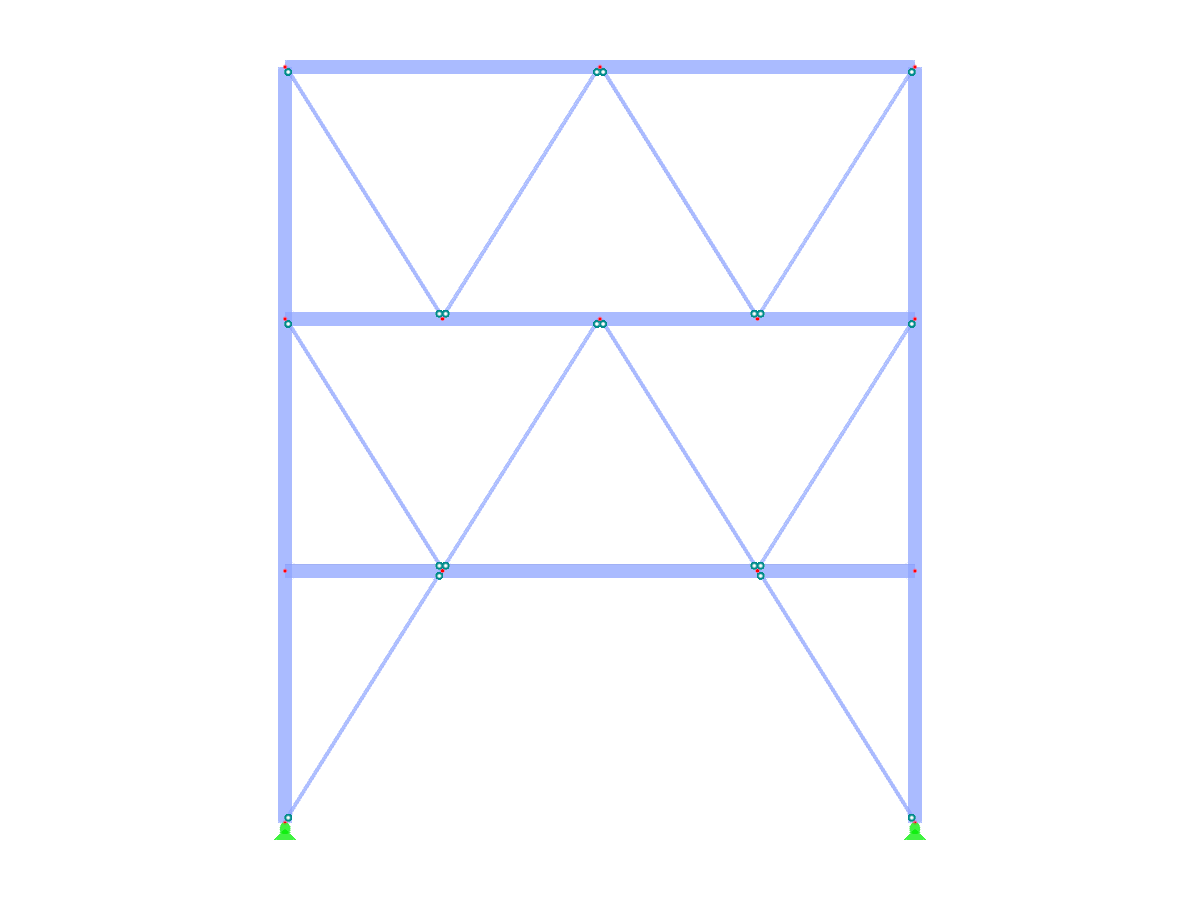

W-Aussteifungssystem in einer Stahlkonstruktion mit unterschiedlichen Geschossanzahlen und Höhen.
Das Bild zeigt eine Stahlkonstruktion mit einem W-Verbandsystem, das die Variabilität in der Anzahl der Stockwerke und Höhen darstellt. Dieses Tragwerkssystem wird eingesetzt, um die Seitenstabilität und Gesamtsteifigkeit des Gebäudes zu erhöhen. Die Darstellung veranschaulicht, wie die Anordnung der Verbände an verschiedene architektonische Entwürfe und statische Anforderungen angepasst wird.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 14 |
| Anzahl Linien | 25 |
| Anzahl Stäbe | 25 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,545 t |
| Abmessungen (metrisch) | 10,000 x 12,000 x 0,000 m |
| Abmessungen (imperial) | 32.81 x 39.37 x 0 feet |
