Fachwerkbrückenstrukturanalyse
Einfache Fachwerkbrücke, gebaut für die Strukturanalyse mit Schwerpunkt auf Fachwerkkonfiguration und Lastverteilung.

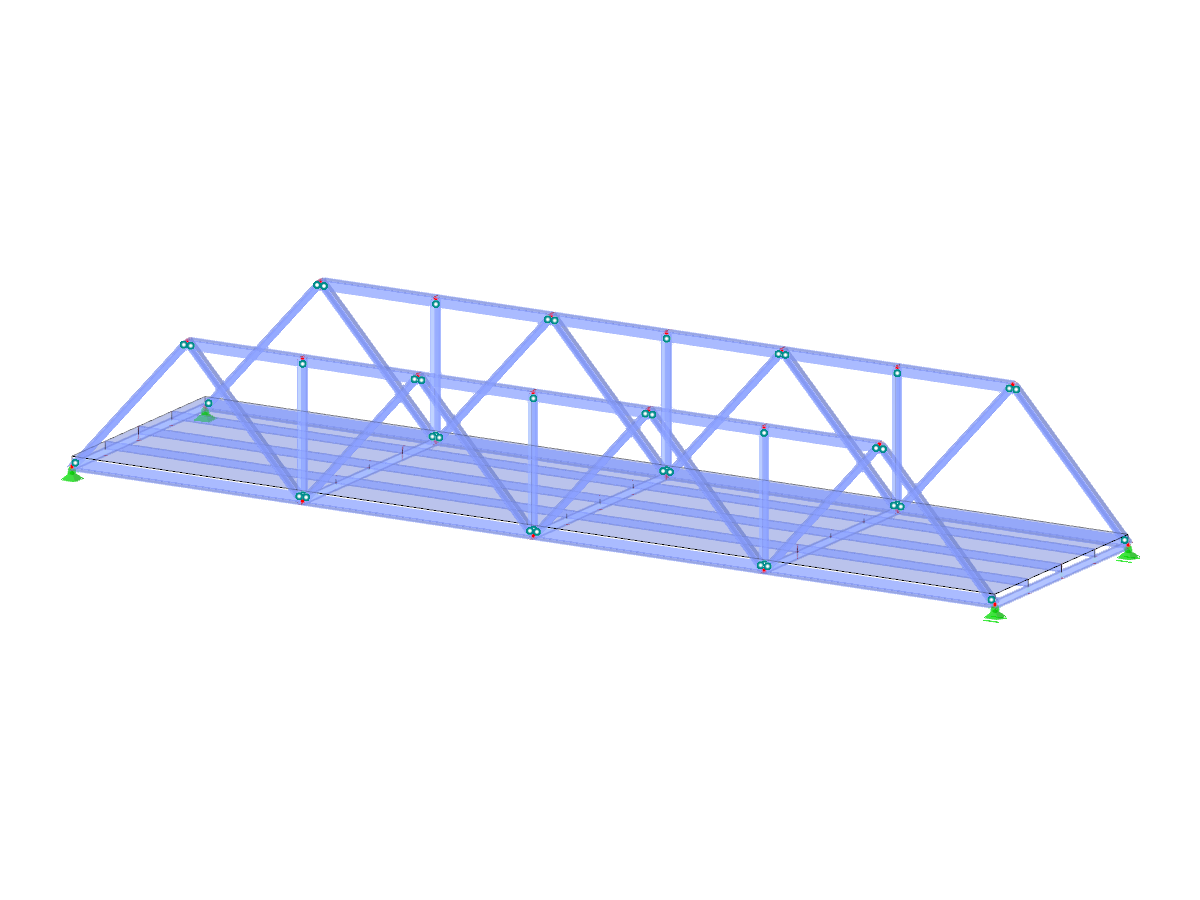

Das Bild zeigt eine einfache Fachwerkbrücke für die Statik. Es stellt die Fachwerkkonfiguration dar und zeigt, wie die Last über die Brücke verteilt wird. Wesentliche Details des Fachwerkentwurfs sind sichtbar und veranschaulichen grundlegende Prinzipien des Brückenbaus. Die Brücke dient als Modell zur Analyse von Spannungspunkten und struktureller Effizienz.
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 39 |
| Anzahl Linien | 74 |
| Anzahl Stäbe | 74 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 8,195 t |
| Abmessungen (metrisch) | 18,000 x 2,500 x 4,500 m |
| Abmessungen (imperial) | 59.06 x 8.2 x 14.76 feet |
