C-förmige Wandstruktur mit variabler Geschossanzahl
Tragwerksanalyse eines C-förmigen Wandstapels mit variierender Geschossanzahl. Schwerpunkt auf architektonischer Integrität und Lastverteilung.

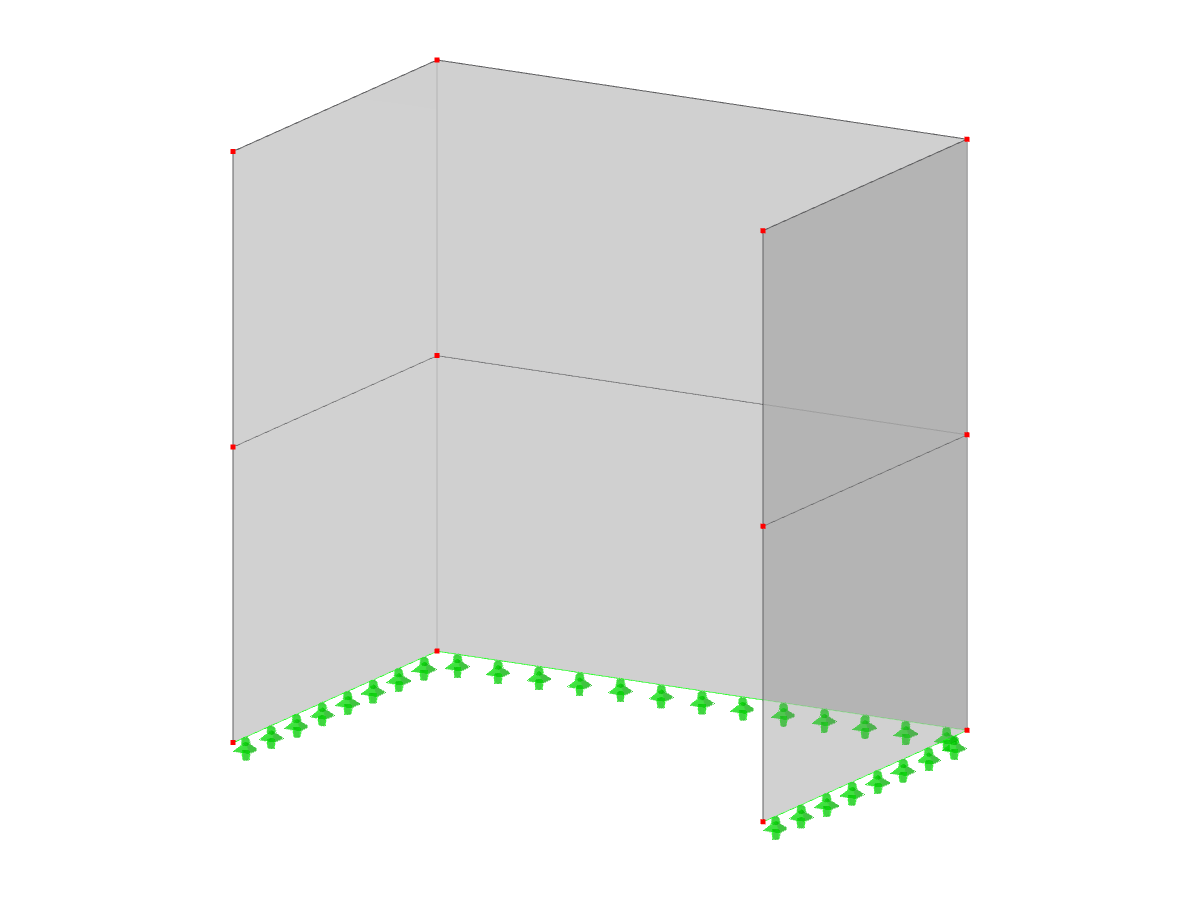

Das Bild zeigt die bauliche Konfiguration eines C-förmigen Wandstapels, der mit einer variablen Anzahl von Geschossen entworfen wurde. Solche Entwürfe werden hinsichtlich ihrer Lastverteilung und strukturellen Integrität analysiert und ermöglichen effiziente und anpassungsfähige architektonische Lösungen. Die C-Form bietet einzigartige Eigenschaften in Bezug auf Festigkeit und Raumausnutzung.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 12 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 42,000 t |
| Abmessungen (metrisch) | 6,000 x 6,000 x 4,000 m |
| Abmessungen (imperial) | 19.69 x 19.69 x 13.12 feet |
