Mehrgeschossige Wandstruktur mit variablen Zellen

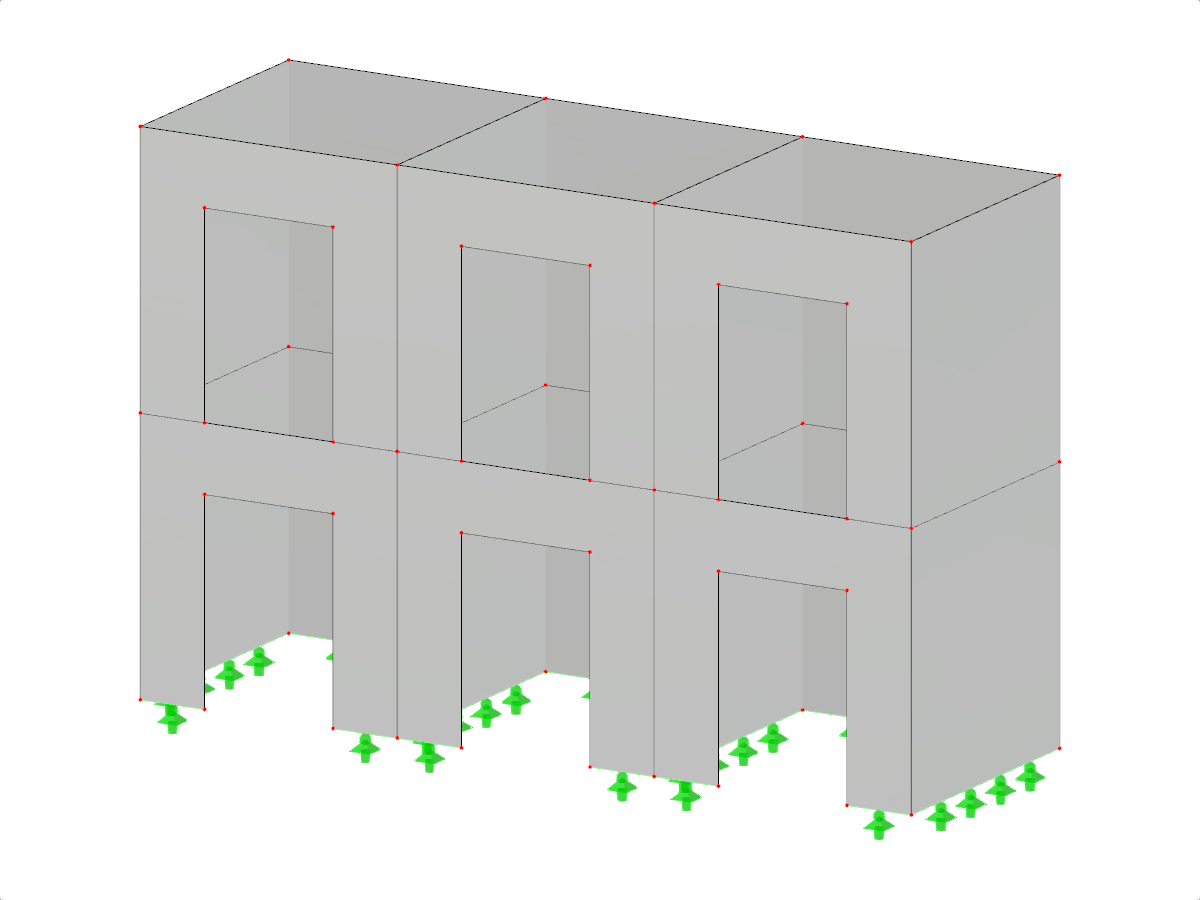

Die Abbildung zeigt eine mehrzellige Wandstruktur mit unterschiedlicher Anzahl von Stockwerken und Zellen, die verschiedene Konfigurationen von vertikalen und horizontalen Segmenten darstellt.
Das Bild zeigt ein Statikmodell einer Wandtafel mit mehreren Zellen und unterschiedlicher Anzahl von Geschossen und Zellen. Jedes Segment des Modells ist in verschiedenen Konfigurationen angeordnet, um komplexe strukturelle Entwurfselemente zu veranschaulichen. Diese Anordnung kann im Ingenieurwesen verwendet werden, um die Lastverteilung über die Struktur eines Gebäudes zu analysieren. Die Darstellung hebt komplizierte Verbindungen zwischen vertikalen und horizontalen Gebäudeelementen hervor.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 48 |
| Anzahl Linien | 73 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 20 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 142,000 t |
| Abmessungen (metrisch) | 12,000 x 8,000 x 4,000 m |
| Abmessungen (imperial) | 39.37 x 26.25 x 13.12 feet |
