Schräge Stahlregalstruktur – Entwurf

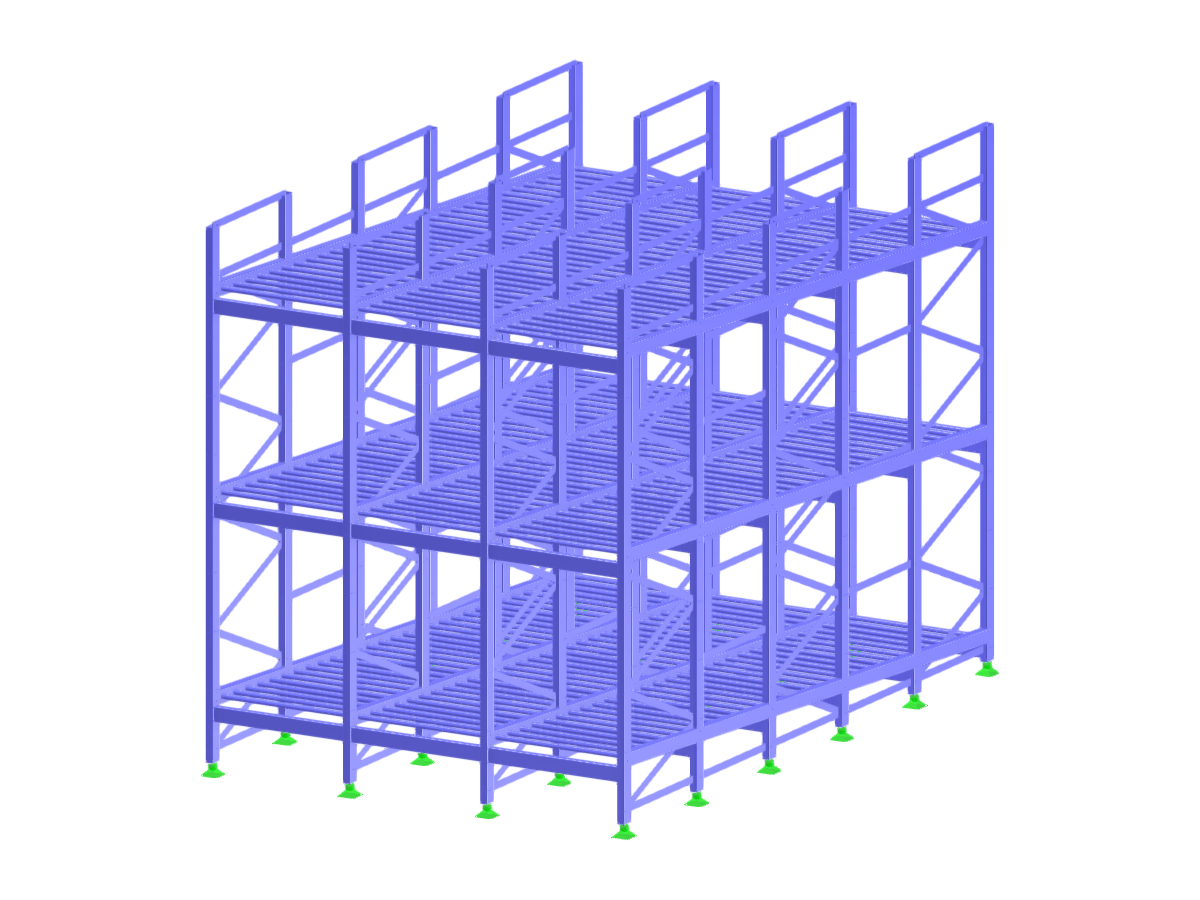

Statik eines geneigten Palettenregalsystems mit Darstellung der Konstruktionselemente von Stahlregalkonfigurationen.
Das Bild zeigt eine geneigte Stahlregalkonstruktion, die in einem Palettenregalsystem verwendet wird. Es zeigt die technischen Überlegungen, die für die Bemessung einer solchen geneigten Konfiguration erforderlich sind. Der Aufbau umfasst mehrere Regalebenen und demonstriert, wie Produkte in verschiedenen Höhen stabil gelagert werden können. Die Bemessung gewährleistet Effizienz bei der Raumausnutzung und der Lastverteilung.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 696 |
| Anzahl Linien | 796 |
| Anzahl Stäbe | 796 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 4,820 t |
| Abmessungen (metrisch) | 3,600 x 4,200 x 5,500 m |
| Abmessungen (imperial) | 11.81 x 13.78 x 18.04 feet |
