Stahlunterstandkonstruktion

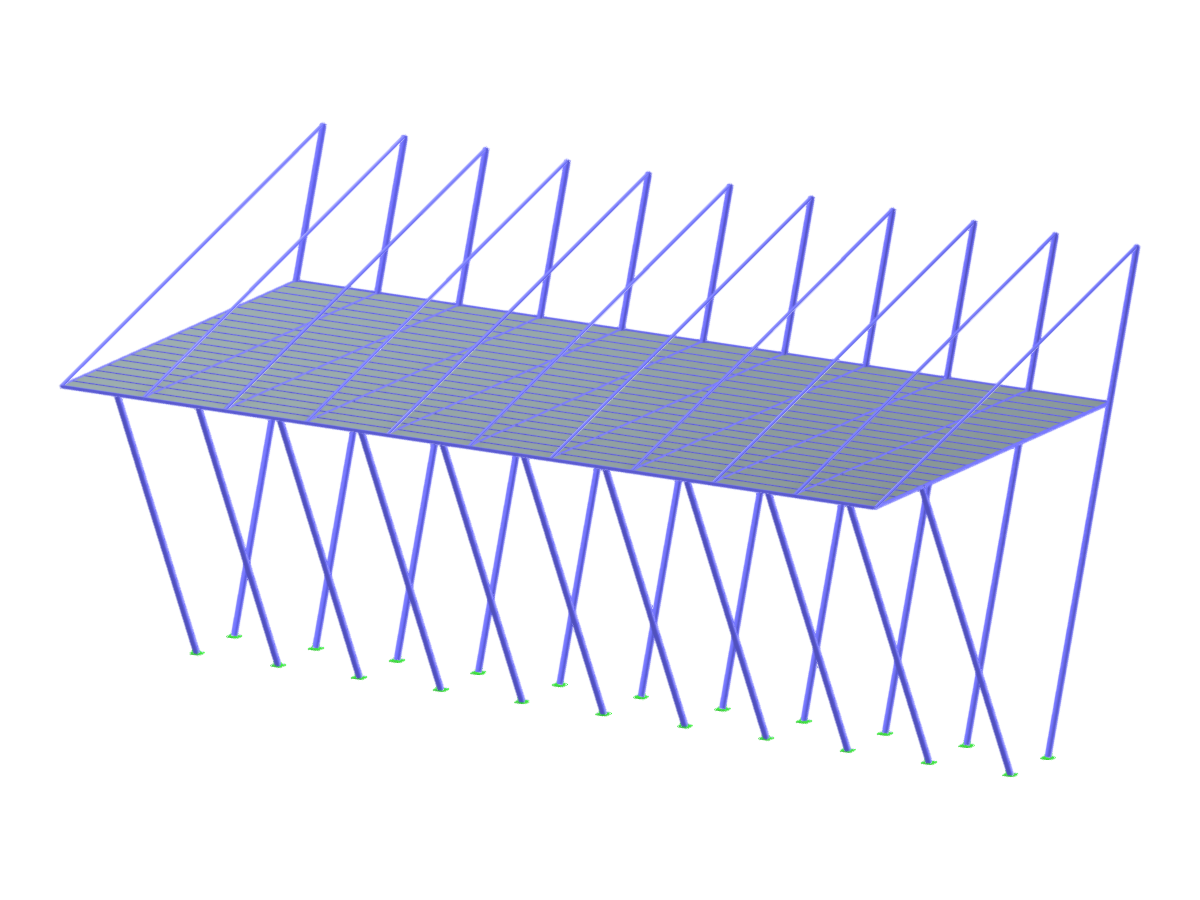

Entwurf und Konstruktionsdetails eines Stahlunterstands, die strukturelle Elemente und ingenieurtechnische Präzision zeigen.
Das Bild zeigt eine detaillierte Ansicht eines Stahlunterstands und hebt die strukturellen Komponenten und gestalterischen Details hervor, die für moderne Ingenieurprojekte typisch sind. Die Stahlelemente werden in verbundener Form dargestellt und veranschaulichen sowohl die Festigkeit als auch die Zweckmäßigkeit des Materials in einer solchen Konstruktion. Verschiedene Perspektiven geben Einblick in die Funktionalität und die ästhetische Wirkung des Entwurfs.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 264 |
| Anzahl Linien | 276 |
| Anzahl Stäbe | 276 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 317,672 t |
| Abmessungen (metrisch) | 100,000 x 52,000 x 55,846 m |
| Abmessungen (imperial) | 328.08 x 170.6 x 183.22 feet |
