Ausnutzung und Rotationssteifigkeit des FS-1-Modells

Tabelle mit den Nachweisauslastungen für Platten-, Schrauben- und Kehlnahtkomponenten im Grenzzustand der Tragfähigkeit sowie den berechneten Rotationssteifigkeiten der angeschlossenen Bauteile.

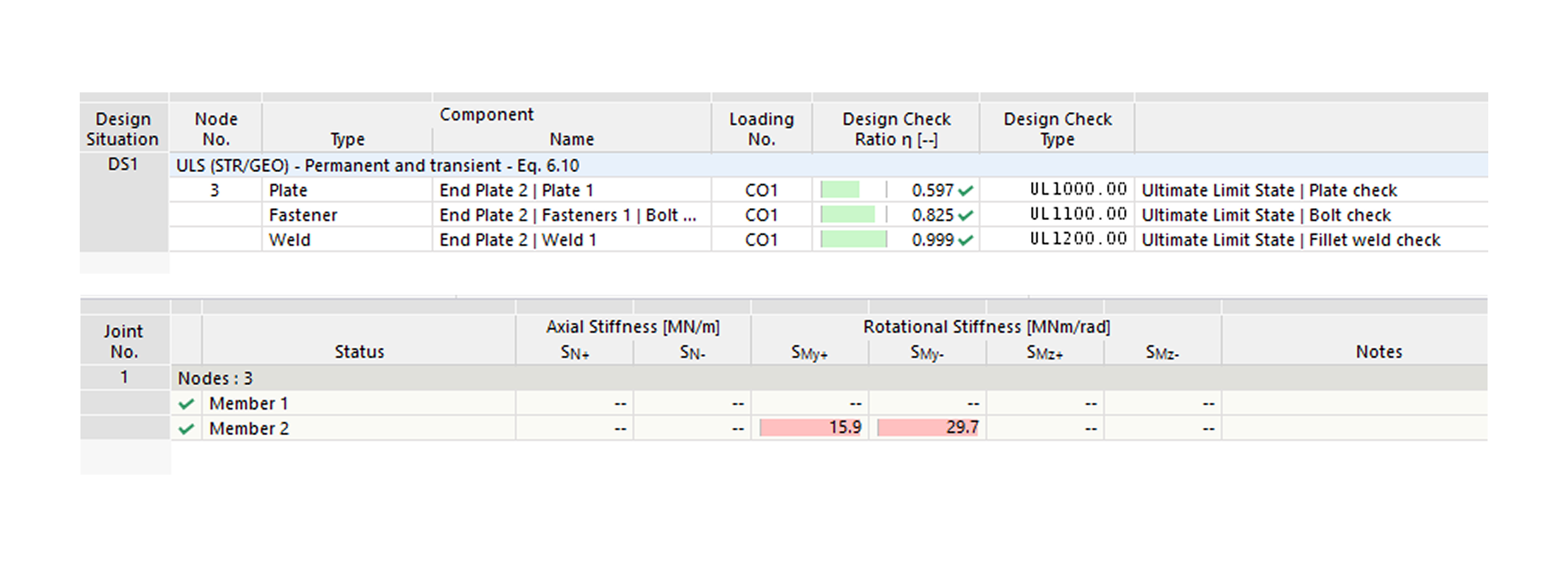

Die Ergebnistabelle zeigt den Nachweis für Bemessungssituation DS1 nach GZT (STR/GEO) – Ständig und vorübergehend. Für Knoten 3 und Belastung LK1 betragen die Nachweisverhältnisse (η) 0,597 für Platte 1, 0,825 für Schraube und 0,999 für Schweißnaht 1, womit alle Kriterien des Grenzzustands der Tragfähigkeit erfüllt sind.
