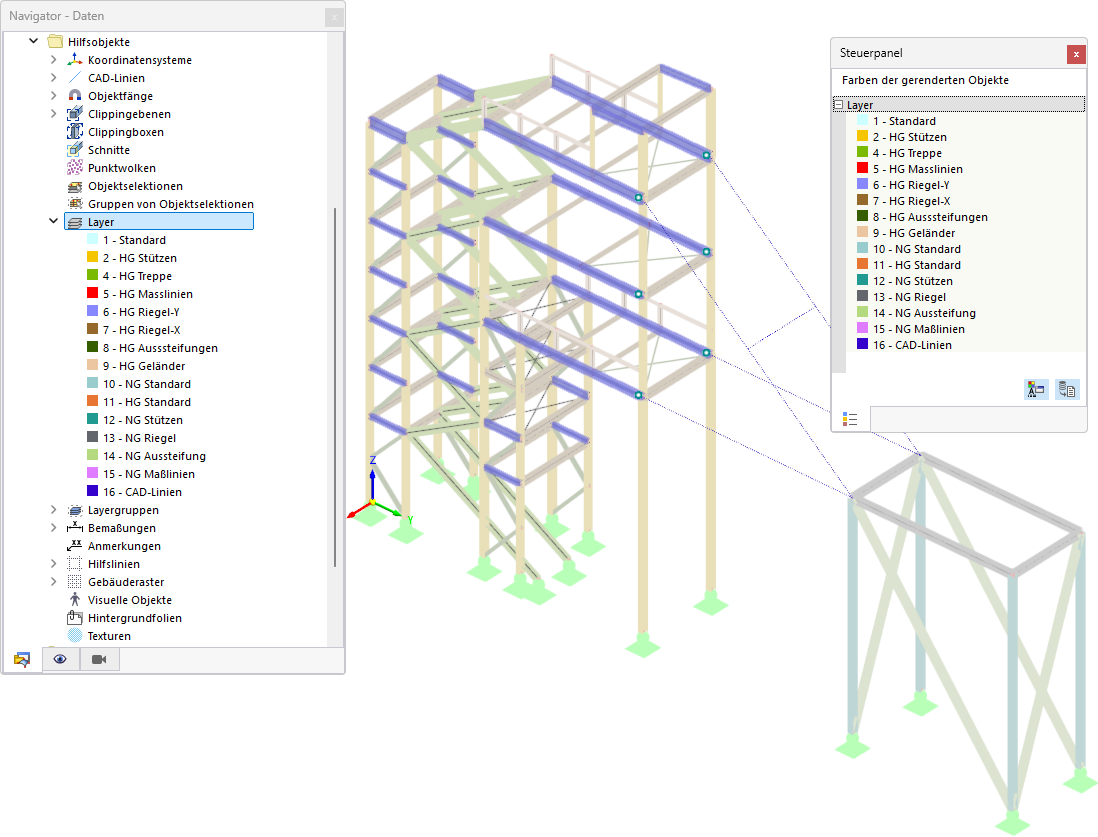

Layer für Objekte eines Treppenturms mit Nebengebäude
Das Bild zeigt ein dreidimensionales Stahltragwerkmodell eines mehrstöckigen Treppenturms mit einem angrenzenden Nebengebäude. Die Struktur wird durch ein System aus 16 Layern organisiert, das eine detaillierte Unterscheidung zwischen den Bauteilen des Hauptgebäudes (HG) und des Nebengebäudes (NG) ermöglicht. Die Layer umfassen unter anderem Stützen, Treppen, Riegel, Mauerlinien, Geländer, Aussteifungen und CAD-Linien. Im Navigator sind alle verfügbaren Layer aufgelistet, während im Steuerpanel die Farben der gerenderten Objekte angezeigt werden. Ein Teil der Layer ist ausgeblendet, was eine gezielte Sichtbarkeit einzelner Bauteilgruppen wie HG-Stützen oder NG-Riegel erlaubt.
