Verbundquerschnitt definieren

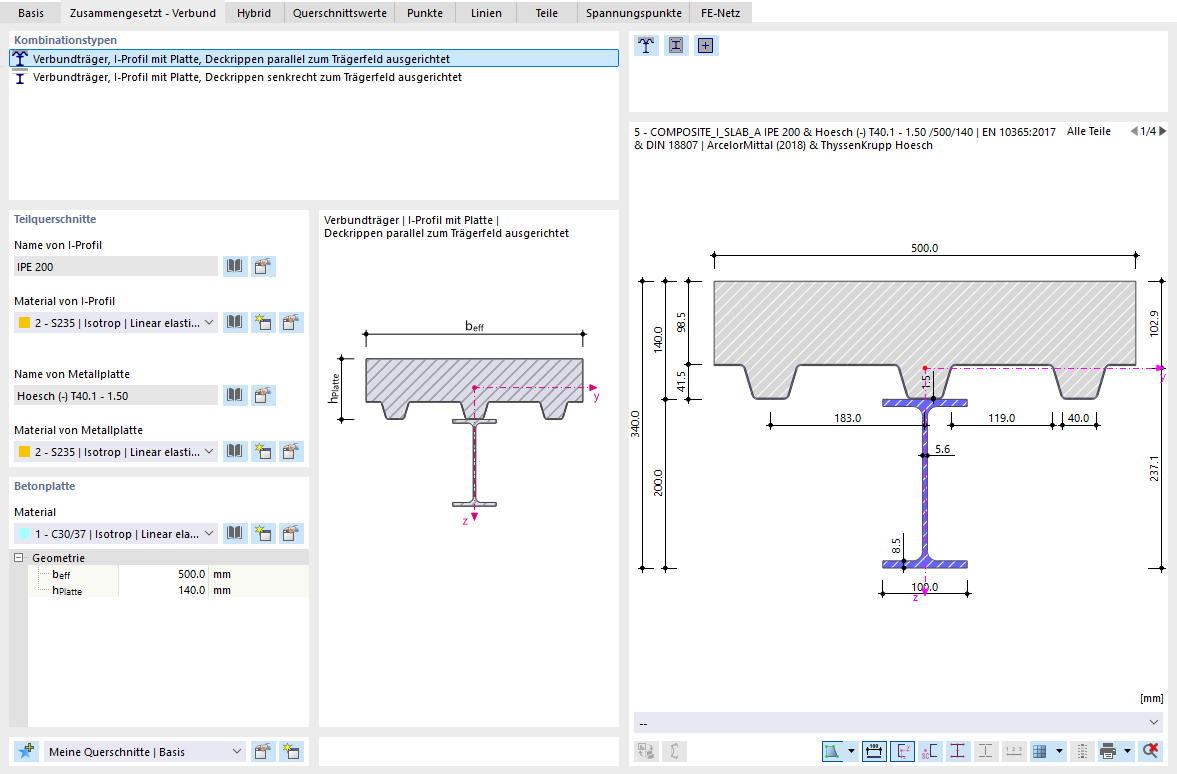

Darstellung der Definition eines Verbundquerschnitts bestehend aus einem I-Profil nd einer Metall- bzw. Betonplatte. Die Eingabemaske zeigt die Auswahl des Kombinationstyps „Verbundträger | I-Profil mit Platte, Deckrippen parallel zum Trägerfeld ausgerichtet“ sowie die Parameter für das I-Profil (Material S235) und die Metallplatte (Hoesch T40.1 - 1.50, Material S235). Die Geometrie der Betonplatte ist mit einer Breite von 500 mm und einer Höhe von 140 mm definiert. Das Material der Betonplatte wird als C30/37 angegeben. Eine grafische Darstellung veranschaulicht den Querschnitt mit allen Abmessungen in Millimetern.
