Stabtyp Verbundträger in RFEM

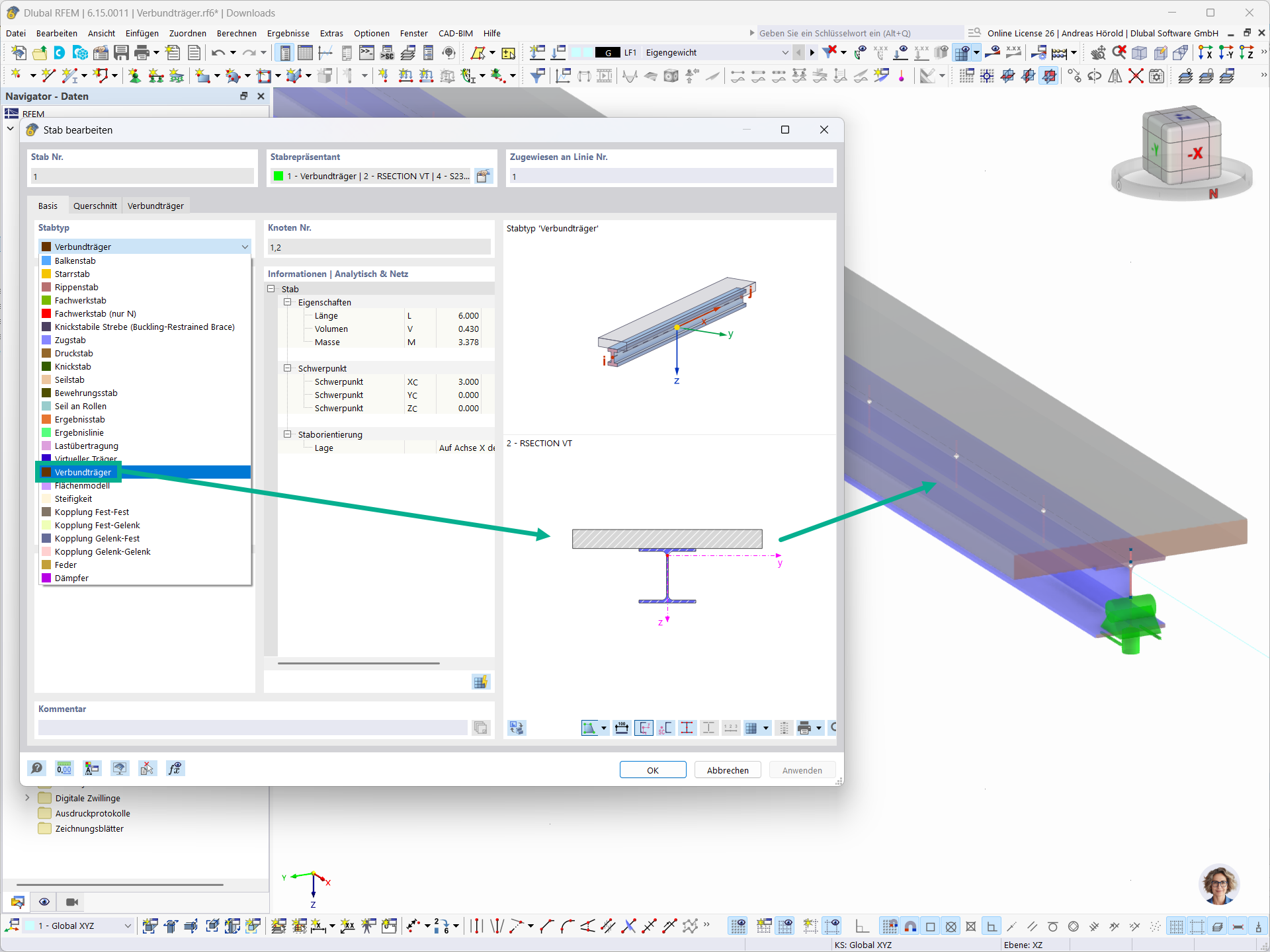

Dialogfenster Stab bearbeiten in RFEM mit ausgewähltem Stabtyp Verbundträger und grafischer Darstellung eines Verbundquerschnitts aus Betonplatte und Stahlprofil
Das Dialogfenster "Stab bearbeiten" in RFEM zeigt die Einstellungen für Stab 1 vom Stabtyp "Verbundträger", der in der Auswahlliste hervorgehoben ist. Der Tab "Basis" enthält Angaben wie Länge (6,000 m), Volumen (0,430 m³), Masse (3,378 t) sowie die Schwerpunktkoordinaten des Stabs. Grafische Darstellungen veranschaulichen den Verbundträger in 3D sowie den Querschnitt bestehend aus einer Betonplatte über einem stählernen I-Profil mit lokalem yz-Koordinatensystem. Der Stabrepräsentant zeigt die zugeordneten Komponenten wie "Verbundträger" und "RESECTION VT". Mit dem Stabtyp "Verbundträger" lassen sich einzelne Teilquerschnitte als separate Stäbe modellieren und über starre Kopplungen miteinander verbinden, wodurch im Hintergrund ein transparentes Steifigkeitsmodell erzeugt wird.
