Windschiefe Stäbe verbinden

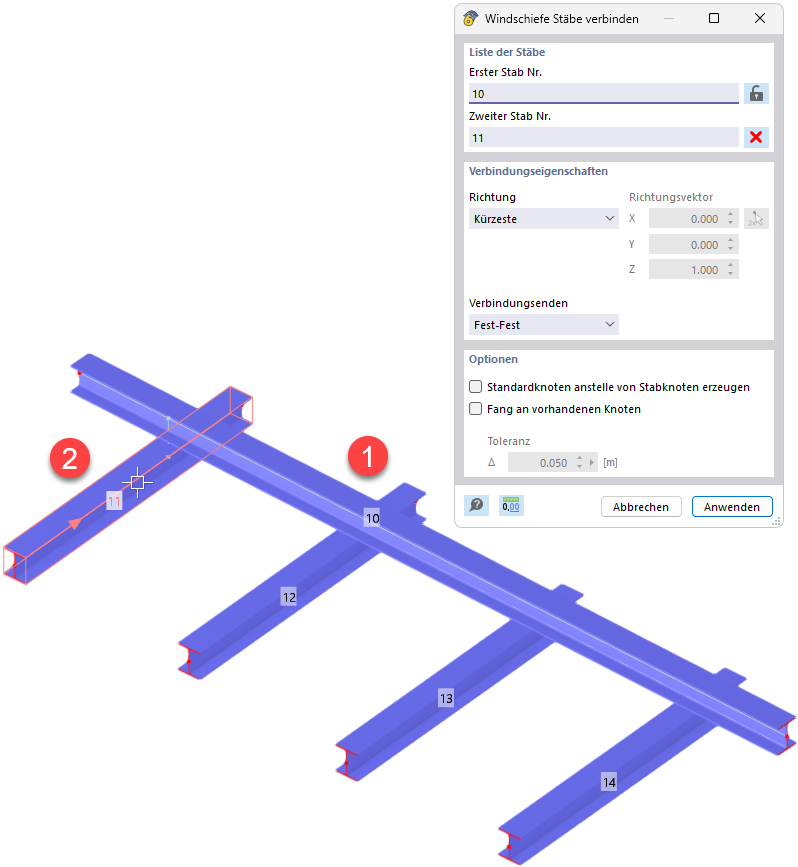

Das Dialogfeld „Windschiefe Stäbe verbinden“ ermöglicht das Verbinden zweier sich nicht schneidender Stäbe eines Modells. Unter „Liste der Stäbe“ sind der erste Stab mit der Nummer 10 und der zweite Stab mit der Nummer 11 eingegeben. In den Verbindungseigenschaften ist die Richtung „Kürzeste“ sowie die Verbindungenden „Fest-Fest“ eingestellt. Als Optionen stehen das Erzeugen von Standardknoten anstelle von Stabknoten und das Anfangen an vorhandenen Knoten zur Verfügung. Im Modellbereich verbindet das Werkzeug den ausgewählten Stab 11 mit dem Stab 10 eines Fachwerks aus Walzprofilen.
