Materialmodell 'Orthotrop | Anisotrope Beschädigung'

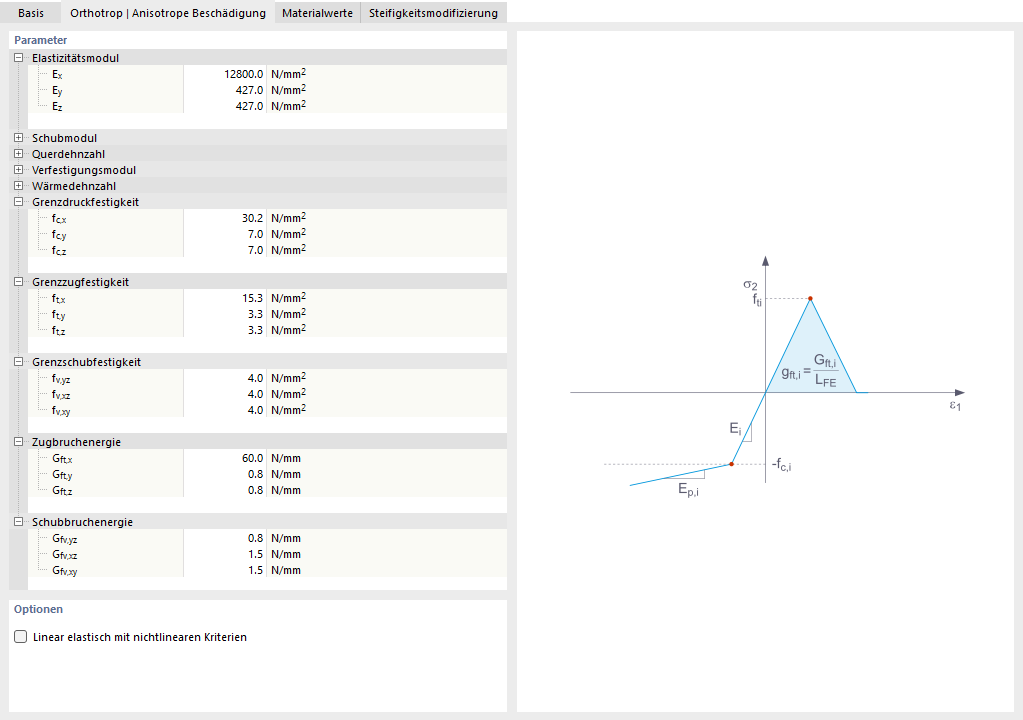

Das Dialogfenster des Materialmodells „Orthotrop | Anisotrope Beschädigung" zeigt die Materialeingabeparameter in den Registerkarten Basis, Orthotrop, Materialwerte und Steifigkeitsmodifizierung. Definiert sind der Elastizitätsmodul mit Ex = 12800 N/mm² sowie Ey und Ez = 427 N/mm², die Schubmoduln Gyz = 80 N/mm², Gxz = 800 N/mm² und Gxy = 800 N/mm² sowie die Querdehnzahlen νyz, νxz und νxy mit jeweils 0,000. Weiterhin sind die Grenzdruckfestigkeiten (fcx = 30,200 N/mm², fcy und fcz = 7,000 N/mm²) und die Grenzzugfestigkeiten (ftx = 15,300 N/mm², fty und ftz = 0,830 N/mm²) angegeben; die Verfestigungsmoduln Ep sind auf 0 N/mm² gesetzt. Die grafische Darstellung zeigt das zugehörige Spannungs-Dehnungs-Diagramm mit linear-elastischem Aufsteigen bis zur Grenzzugfestigkeit ft,i, darauf folgendem Entfestigungsast mit der Bruchenergie GF,i = gft,i · LFE sowie den Verfestigungsmoduln Ei und Ep,i im Druckbereich bis zur Grenzdruckfestigkeit fc,i. Über die Option „Linear elastisch mit nichtlinearen Kriterien" lässt sich das Materialverhalten zusätzlich steuern.
