Gebäudemodell für RFEM 6 | Features

Gebäudemodell
Features

Gebäudemodell für RFEM 6 | Features

Wenn Sie ein Gebäude mit mehreren Geschossen planen, ist das Add-On Gebäudemodell der perfekte Partner an Ihrer Seite. Es ermöglicht Ihnen die Definition von Geschossen für ihr Gebäude. Dabei können Sie die Geschosse im Nachhinein vielseitig anpassen – ganz so, wie Sie es brauchen.

Sie können Aussteifungsberechnungen durchführen, Schubwände bemessen, Decken als herausgelöste 2D-Systeme analysieren, wichtige Parameter für dynamische Berechnungen ermitteln und vieles mehr.

Kostenlose Testversion herunterladen

Subnavigation

Gebäudemodell für RFEM 6

Features

Aussteifung und Schubwand

Erdbebenanalyse

Beispiele

Features

Entdecken Sie leistungsstarke Tools, welche die Modellierung und Analyse von Gebäuden optimieren.

Analyse von Decken als herausgelöste 2D-Systeme

Die Berechnung des Gebäudemodells ermöglicht je nach Geschossmodellierung eine differenzierte Ergebnisdarstellung. Zunächst wird das Gesamtmodell in 3D erstellt, wobei die Decken entweder als starre Ebenen oder als nachgiebige Ebene modelliert werden. Dadurch ist eine der Positionstatik ähnliche Bemessung möglich, welche aber die Effekte des 3D Modells nicht vernachlässigt.

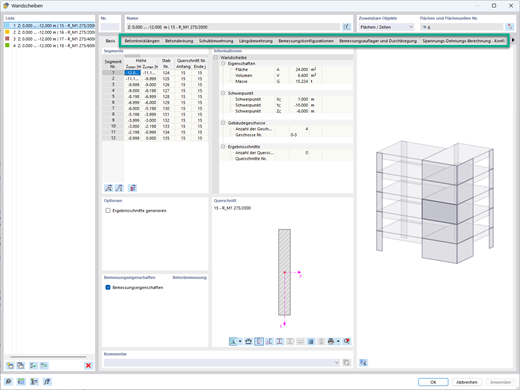

Die Ergebnisse der 3D- und 2D-Berechnungen werden in einem einzigen Modell zusammengeführt, was den Datenaustausch erleichtert und potenzielle Fehler vermeidet. Vertikale Flächen können zudem in Schubwände und wandartige Träger (Stürze) unterteilt werden, aus denen das Programm automatisch Ergebnisstäbe generiert, welche in den Bemessungs add-Ons direkt bemessen werden können.
Gebäudegeschoss-Generierer

Mit dem Gebäudegeschoss-Generierer haben Sie die Möglichkeit, automatisch Gebäudegeschosse in Abhängigkeit von der Topologie des Modells zu erstellen.

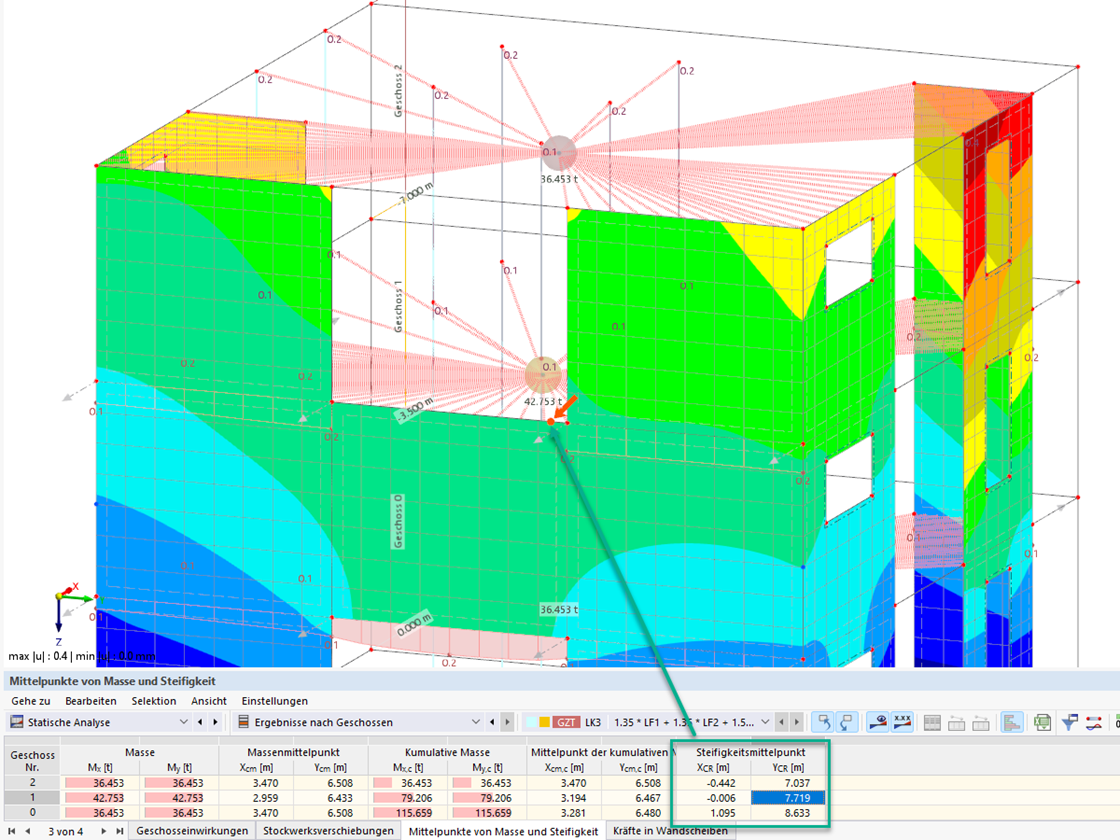

Steifigkeitsmittelpunkt

Sie können Sie sich den Steifigkeitsmittelpunkt tabellarisch und grafisch ausgeben lassen. Verwenden Sie ihn beispielsweise für Ihre dynamische Analysen.

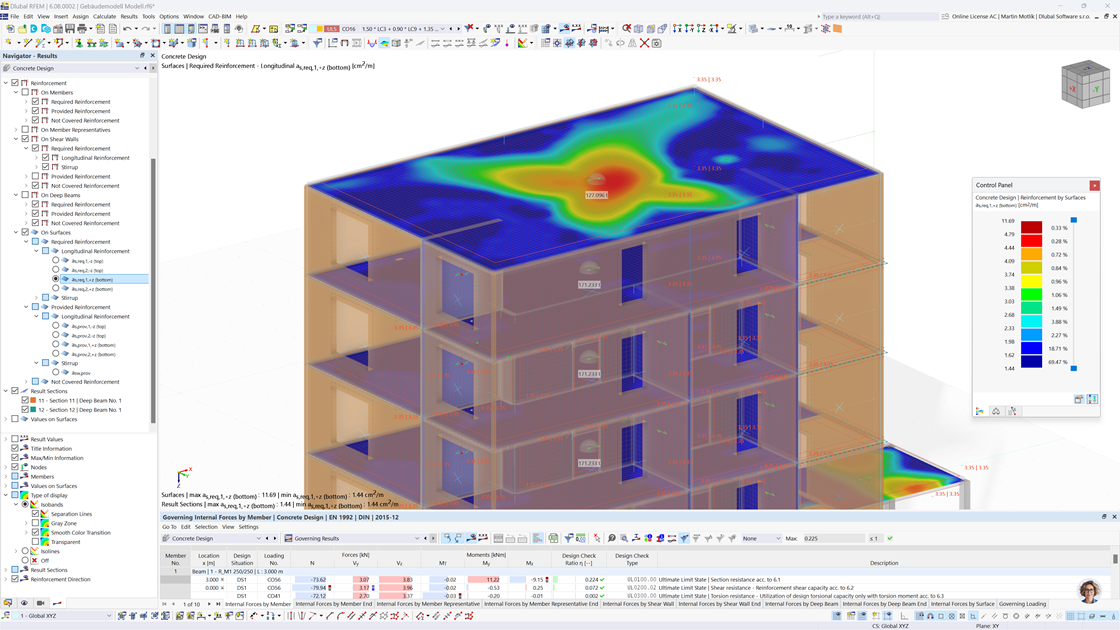

RFEM Gebäudemodell-Add-on: Analyse von Deckensystemen

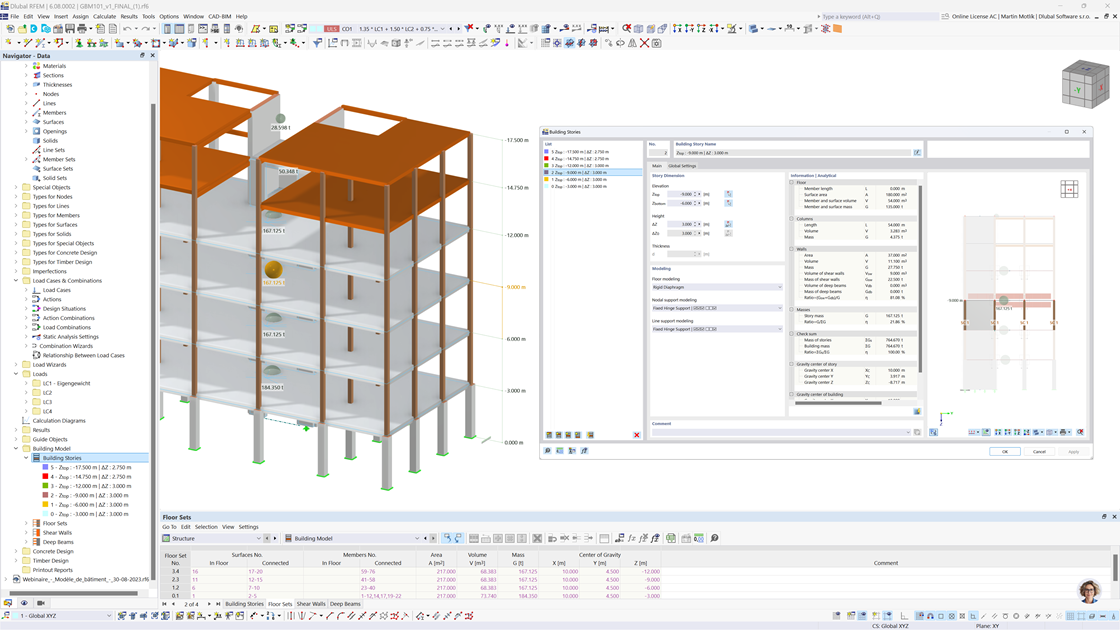

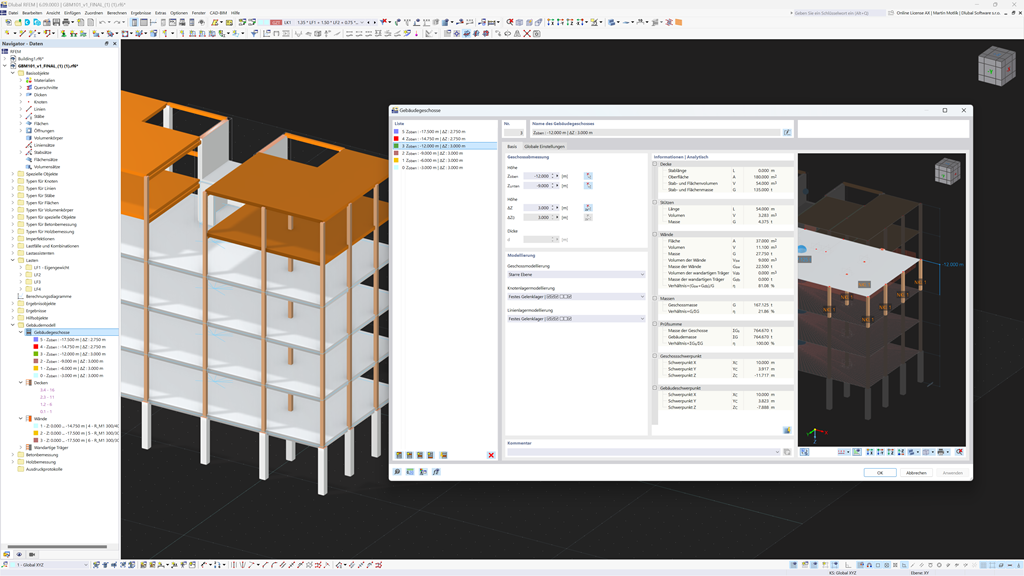

Effiziente Modellierung mit dem Zusatzmodul Gebäudemodell

Tabellarische und grafische Ausgabe Steifigkeitsmittelpunkt

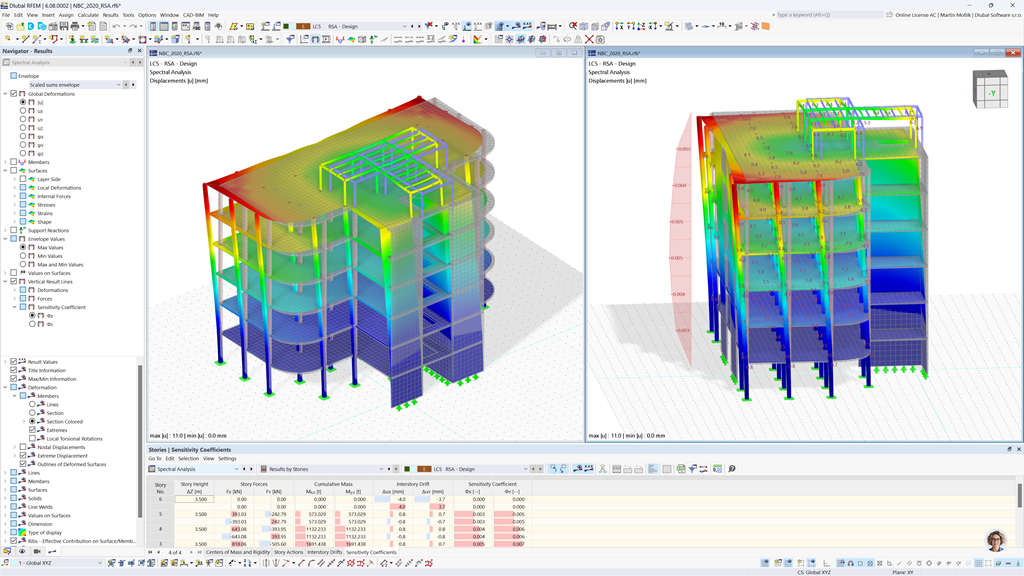

Empfindlichkeitsbeiwert

Bei der Erdbebenanalyse mittels des Antwortspektrums von Gebäudemodellen werden die Empfindlichkeitsbeiwerte für die horizontalen Richtungen der einzelnen Geschosse in einer übersichtlichen Tabelle angezeigt.

Diese Tabelle bietet eine klare Darstellung, die Ihnen hilft, die Reaktion des Modells auf verschiedene Lasten und Einflüsse zu verstehen, und stellt somit einen wertvollen Beitrag zur Qualität Ihrer Analyse dar.

Weitere Informationen

Intuitive Dateneingabe

Beim Gebäudemodell haben Sie zwei Möglichkeiten. Sie können es bereits zu Beginn der Modellierung der Struktur anlegen oder erst im Nachhinein aktivieren. Über das Gebäudemodell können Sie dann direkt Stockwerke definieren und diese manipulieren.

Bei der Manipulation der Stockwerke haben Sie die Wahl, ob Sie die inbegriffenen Objekte anhand verschiedener Optionen modifizieren oder beibehalten wollen.

Weitere Informationen

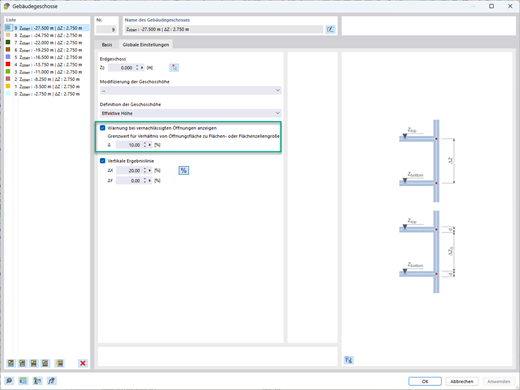

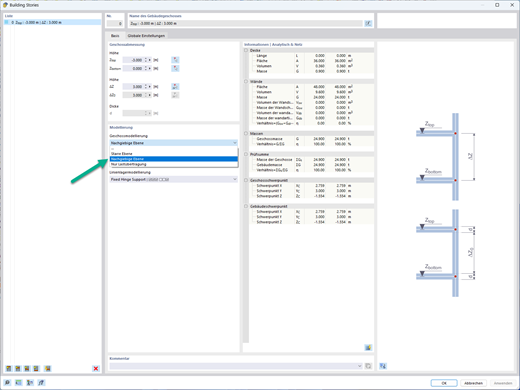

Dialogfenster zur Definition der einzelnen Stockwerke des Gebäudemodells.

Berechnung des Schwerpunktes unter Berücksichtigung von Lasten

In der Tabelle 'Ergebnisse nach Geschossen' des Gebäudemodells wird der Schwerpunkt für Lastzustände und Lastkombinationen angegeben. Dabei werden nicht nur das Eigengewicht, sondern auch die vertikalen Lasten der jeweiligen Zustände berücksichtigt.

Über den Dialog 'Schwerpunkt und Informationen zu ausgewählten Objekten' können Sie zudem den Schwerpunkt in Bezug auf spezifische ausgewählte Lasten anzeigen. Dies erleichtert die Stabilitätsanalyse und die Optimierung des Entwurfs.

Die Ausgabe des Massenschwerpunktes und des Steifigkeitszentrums ist auch grafisch möglich.
